DER-8136-13-S003

12V/1A智能家电应用方案

概述

一种基于PN8136 12V/1.0A的单路输出隔离开关电源。该隔离式开关电源能够提供12V/1.0A输出。该方案满载效率大于82%，空载待机功耗低于40mW；传导测试满足EN55022_CE_Mains_ClassB的要求。

PN8136产品手册>>

特征

输入电压：90~265V全电压

输出功率：12W

输出电压：12V

输出电流：1A±3%
效率：>82%

电源原理图

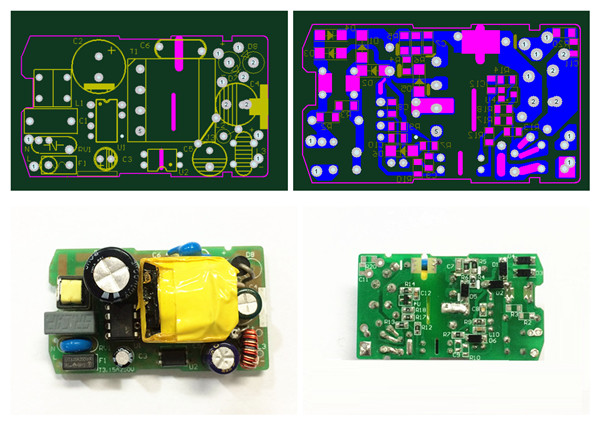

PCB及Demo实物图

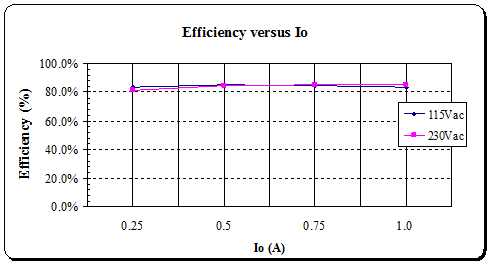

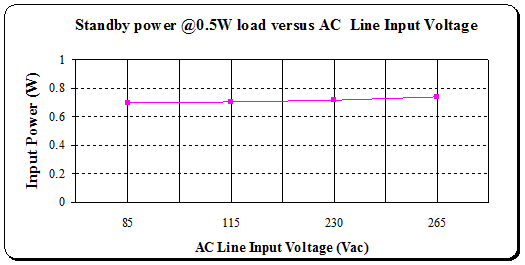

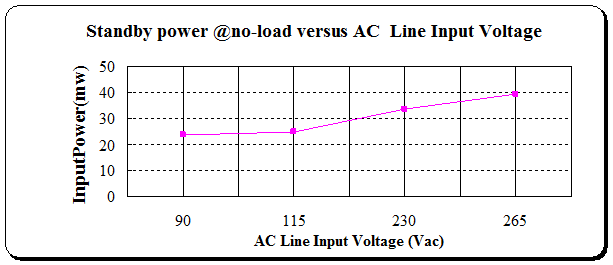

测试数据
