12V/1A智能家电应用方案
电源原理图
PCB及Demo实物图
| 概述
一种基于PN8136 12V/1.0A的单路输出隔离开关电源。该隔离式开关电源能够提供12V/1.0A输出。该方案满载效率大于82%，空载待机功耗低于40mW；传导测试满足EN55022_CE_Mains_ClassB的要求。
PN8136产品手册>> |
特征
输入电压：90~265V全电压
输出功率：12W
输出电压：12V
输出电流：1A±3%效 率：>82% |

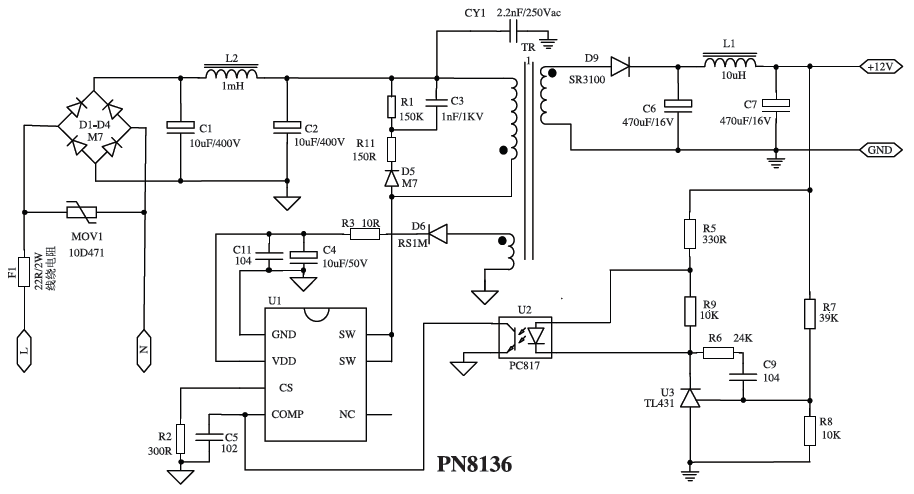

电源原理图

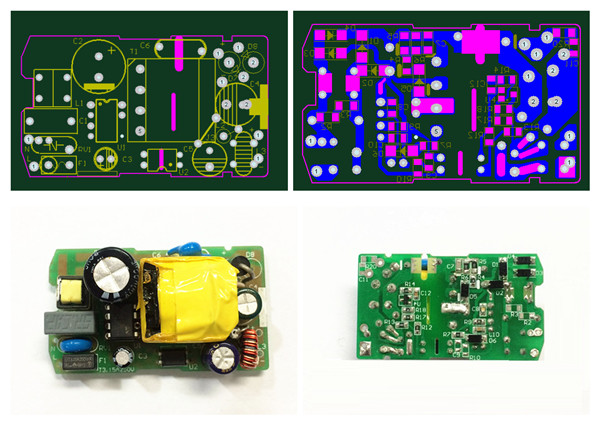

PCB及Demo实物图

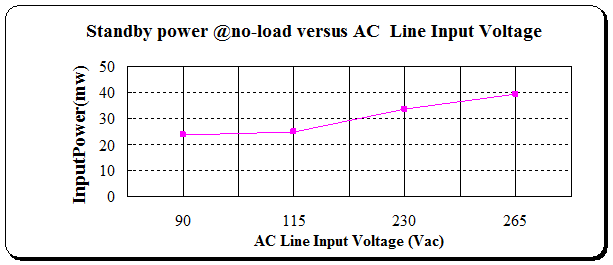

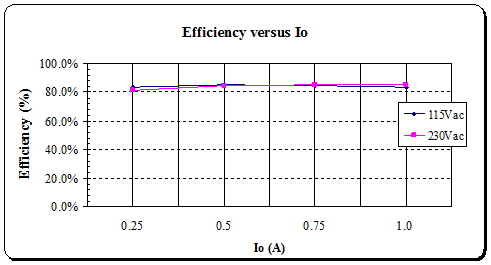

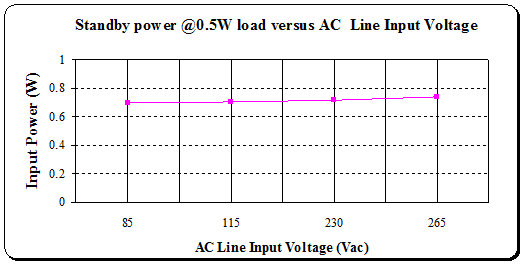

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1、C2 | CAP | 10uF/400V | E/C10.0 | 2 | ||
| 2 | C3 | CAP | 102/1KV | L=5mm | 1 | ||
| 3 | C4 | CAP | 10uF/50V | E/C5.0 | 1 | ||
| 4 | C5 | CAP | 102 | SMD0805 | 1 | ||
| 5 | C6、C7 | CAP | 470uF/16V LESR | E/C10.0 | 2 | ||
| 6 | C9、C11 | CAP | 104 | SMD0805 | 2 | ||
| 7 | CY1 | Y CAP | 222 | Y1 | 1 | ||
| 8 | D1、D2、D3、D4、D5 | 二极管 | 1A1000V M7 | SMD | 5 | ||
| 9 | D6 | 快速二极管 | 1A1000V RS1M | D 1206 | 1 | ||
| 10 | D9 | 肖特基 | 3A100V SR3100 | DO201 | 1 | ||
| 11 | F1 | 保险电阻 | 22R | 2W 线绕电阻 | 1 | ||
| 12 | MOV1 | 压敏电阻 | 10D471 | 10D471 | 1 | ||
| 13 | L1 | Inductor | 10uH，线径0.6mm | 6×8 | 1 | ||
| 14 | L2 | Inductor | 1mH | 8×10 | 1 | ||
| 15 | U1 | IC | PN8136 | DIP8 | 1 | ||
| 16 | R1 | Res | 150K | SMD1206 | 1 | ||
| 17 | R2 | Res | 300R | SMD0805 | 1 | ||
| 18 | R3 | Res | 10R | SMD0805 | 1 | ||
| 19 | R5 | Res | 330R | SMD0805 | 1 | ||
| 20 | R7 | Res | 39K | SMD0805 | 1 | ||
| 21 | R6 | Res | 24K | SMD0805 | 1 | ||
| 22 | R8、R9 | Res | 10K | SMD0805 | 2 | ||
| 23 | R11 | Res | 150R | SMD0805 | 1 | ||
| 24 | T1 | 变压器 | L=1.6mH | EF20 5+5 | 1 | ||
| 25 | U2 | PC817 | DIP4 | 1 | |||
| 26 | U3 | TL431 | SOT23 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
