12V/0.5A智能家电应用方案
电源原理图
PCB及Demo实物图
| 概述
这是关于电磁炉用buck方案开关电源方案。该方案提供了一种基于双路12V和5V，输出非隔离开关电源，使用了Chipown设计研发的离线式集成电源控制芯片PN8026R。可与我司DC-DC产品AP2952智能模块配套使用。
PN8026R 产品手册>> |
特征
输入电压：150~265V全电压
输出功率：≤6W
输出电压：12V，5V
输出电流：0.4A，0.2A±3%效 率：>70% |

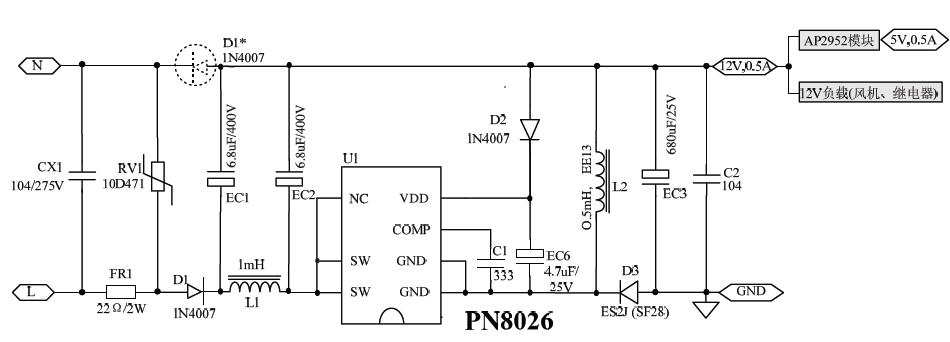

电源原理图

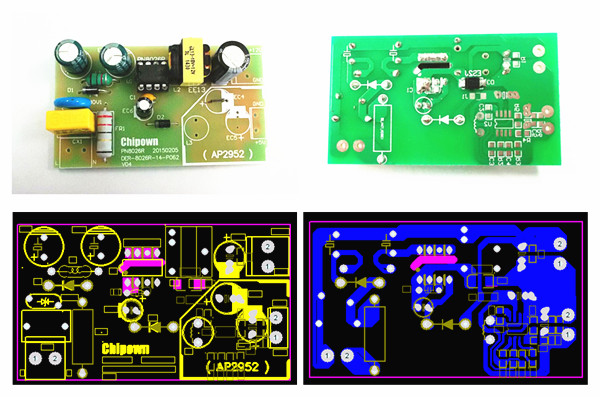

PCB及Demo实物图

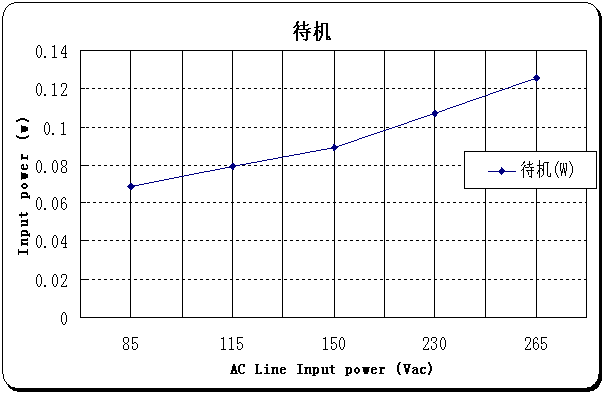

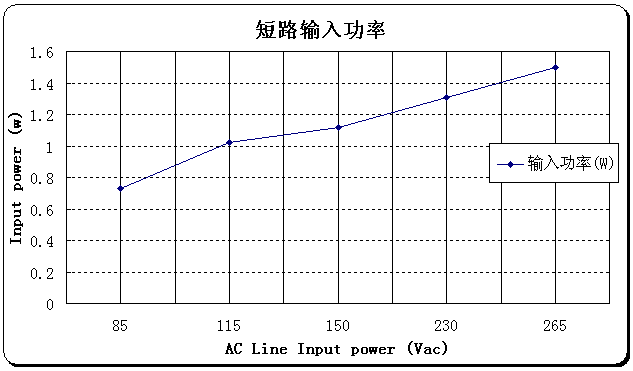

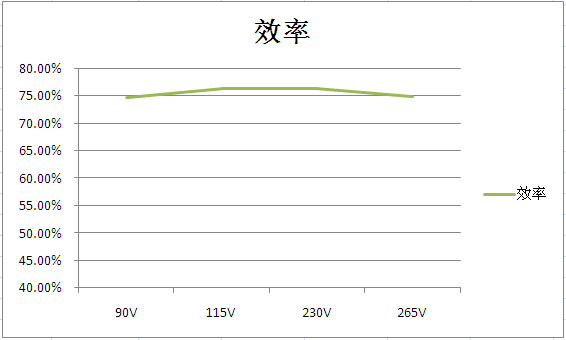

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | CX1 | X电容 | 0.1uF/250Vac | P=10mm | 1 | ||
| 2 | MOV1 | 压敏电阻 | 10D471 | P=10mm | 1 | ||
| 3 | EC1、EC2 | 电解电容 | 400V6.8uF | E/C10.0 | 2 | ||
| 4 | EC3 | 电解电容 | 680uF/25V | E/C10.0 | 1 | ||
| 5 | EC6 | CAP | 4.7uF/50V | E/C5.0 | 1 | ||
| 6 | C1 | CAP | 333/50V | P=5mm | 1 | ||
| 7 | D1、D2 | 二极管 | 1N4007 | DO-41 | 2 | ||
| 8 | D3 | 快速二极管 | US2J | SMD | 1 | ||
| 9 | L1 | 色环电感 | 1mH | 0510 | 1 | ||
| 10 | FR1 | Res | 22R/2W 线绕电阻 | 插件 | 1 | ||
| 11 | U1 | IC | PN8026R | DIP-7 | 1 | ||
| 12 | L2 | 电感 | 0.5mH | EE13 5+5 | 1 | ||
| 13 | R1 | 贴片电阻 | 4.7K 5% | 0805 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
