非隔离18W日光灯单电感驱动填谷方案
电源原理图
PCB及Demo实物图
测试数据
.jpg)
线性调整率与负载调整率
效率
| 概述 | 特征
输入电压：176~264V全电压
输出功率：18W
输出电压：80V
输出电流：240mA±3%效 率：88% |

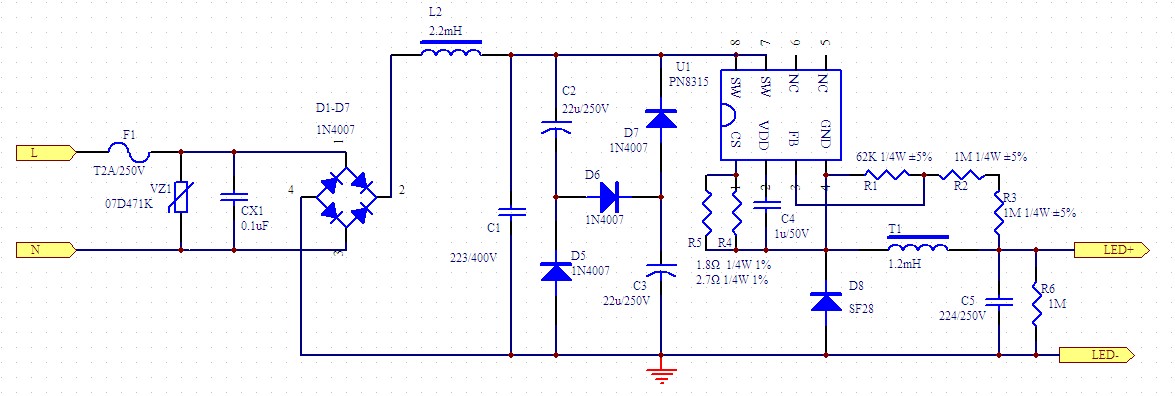

电源原理图

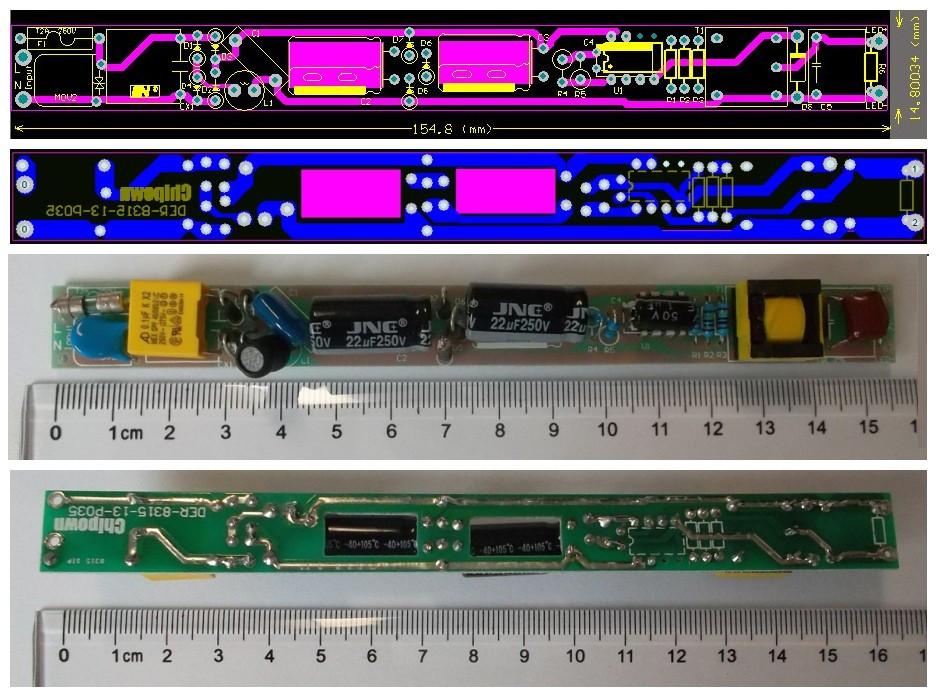

PCB及Demo实物图
测试数据

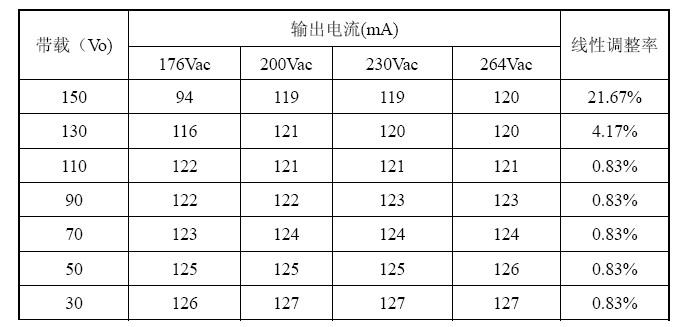

线性调整率与负载调整率

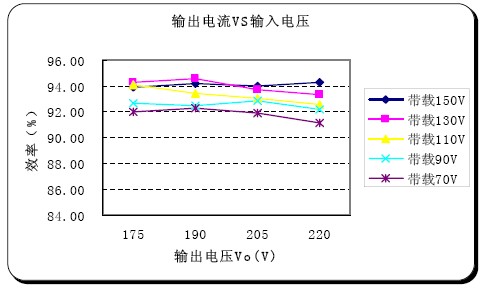

效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 薄膜电容 | 22n/J400V | P=10mm | 1 | ||
| 2 | C2、C3 | 电解电容 | 22uF/250V | 10*16mm | 2 | ||
| 3 | C4 | 电解电容 | 1uF/25V | 6*10mm | 1 | ||
| 4 | C5 | 薄膜电容 | 220n/400V | P=10mm | 1 | ||
| 5 | D1~D7 | 普通二极管 | 1N4007 | DO-15 | 7 | ||
| 6 | D8 | 快速二极管 | SF28 | DO-15 | 1 | ||
| 7 | CX1 | X电容 | 0.1uF/250V | P=10mm | 1 | ||
| 8 | F1 | 保险丝 | 2A/250V | P=10mm | 1 | ||
| 9 | Z1 | 压敏电阻 | 07D471 | P=5mm | 1 | ||
| 10 | L1 | 工字电感 | 1.2mH | 6*8mm | 1 | ||
| 11 | R1 | 插件电阻 | 62K 1% | 1/4W | 1 | ||
| 12 | R2、R3 | 插件电阻 | 1M | 1/4W | 2 | ||
| 13 | R4 | 插件电阻 | 2.7R 1% | 1/4W | 1 | ||
| 14 | R5 | 插件电阻 | 1.8R 1% | 1/4W | 1 | ||
| 15 | R6 | 插件电阻 | 1M | 1/4W | 1 | ||
| 16 | T1 | 变压器 | EP13 5+5, 1.2mH | EP-13 | 1 | ||
| 17 | U1 | IC | PN8315 | DIP-7 | 1 | ||
| 18 | PCB | 双面板 | 155*15mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
