非隔离15W球泡灯单电感驱动过认证方案
电源原理图
PCB及Demo实物图
测试数据
.jpg)

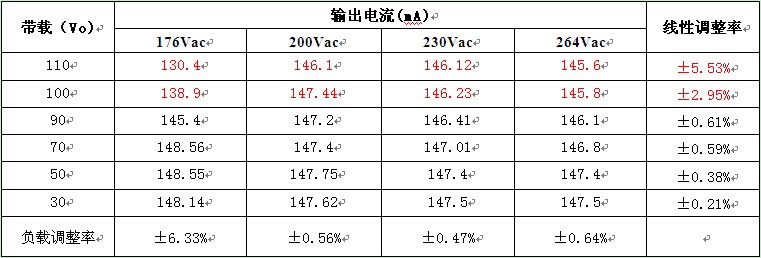

线性调整率与负载调整率

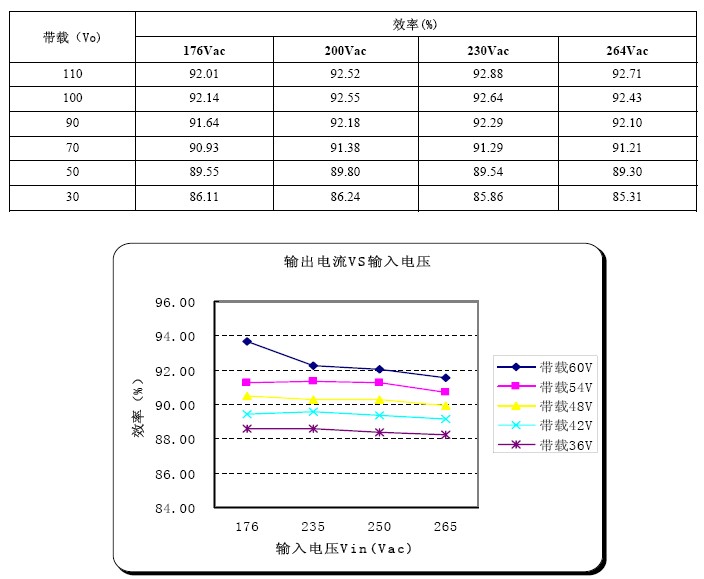

效率
| 概述 | 特征
输入电压：176~264V全电压
输出功率：16.5W
输出电压：110V
输出电流：150mA±3%效 率：85% |
电源原理图
PCB及Demo实物图
测试数据
线性调整率与负载调整率
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1、C2、C3 | 电解电容 | 2.2uF/400V | 6*10mm | 3 | ||
| 2 | C4 | 贴片电容 | 4.7uF/25V | 0805 | 1 | ||
| 3 | BD1 | 整流桥 | MB6S | 0510 | 1 | ||
| 4 | D1 | 快速二极管 | US1J | SMD | 1 | ||
| 5 | F1 | 玻璃保险丝 | 2A/250V | P=10mm | 1 | ||
| 6 | L1 | 色环电感 | 1mH | 0510 | 1 | ||
| 7 | R1 | 贴片电阻 | 20K | 0805 | 1 | ||
| 8 | R2 | 贴片电阻 | 4.7R 1% | 0805 | 1 | ||
| 9 | R3 | 贴片电阻 | 2.7R 1% | 0805 | 1 | ||
| 10 | R4 | 贴片电阻 | 36K 1% | 0805 | 1 | ||
| 11 | R5 | 贴片电阻 | 1.5M 1% | 0805 | 1 | ||
| 12 | T1 | 变压器 | EE10卧式4+4, 4mH | EP-13 | 1 | ||
| 13 | U1 | IC | PN8315 | SOP8 | 1 | ||
| 14 | PCB | 双面板 | 13*24mm | 1 |
