非隔离3W灯丝灯单电感驱动过认证方案
电源原理图
PCB及Demo实物图
测试数据
| 概述 | 特征
输入电压：176~264V全电压
输出功率：3W
输出电压：150V
输出电流：21mA±3%效 率：88% |

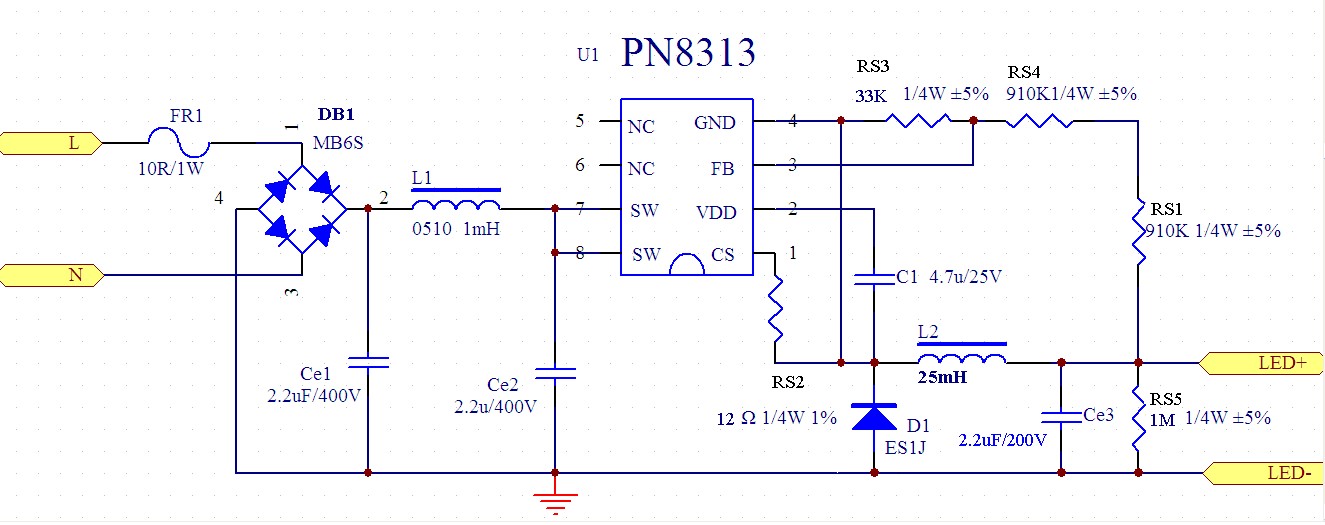

电源原理图

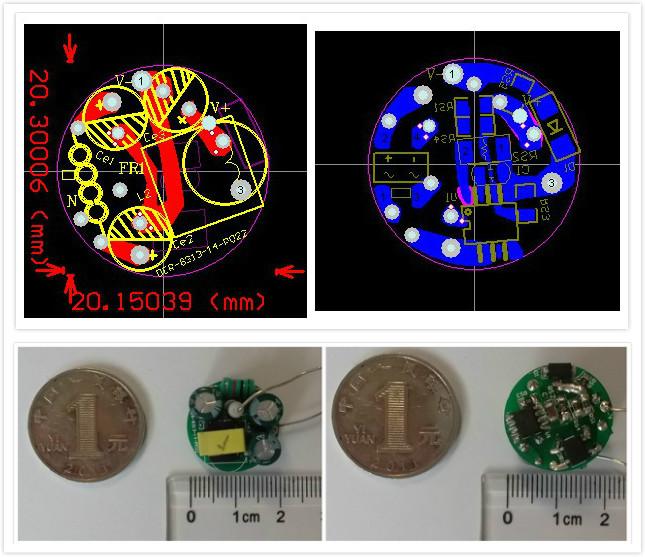

PCB及Demo实物图
测试数据

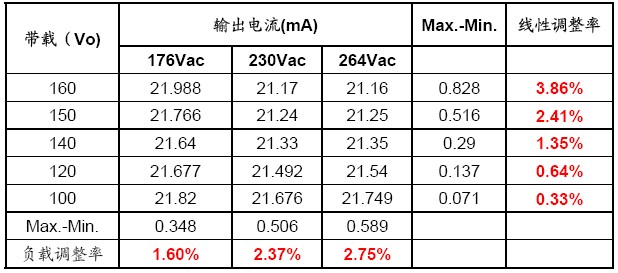

线性调整率与负载调整率

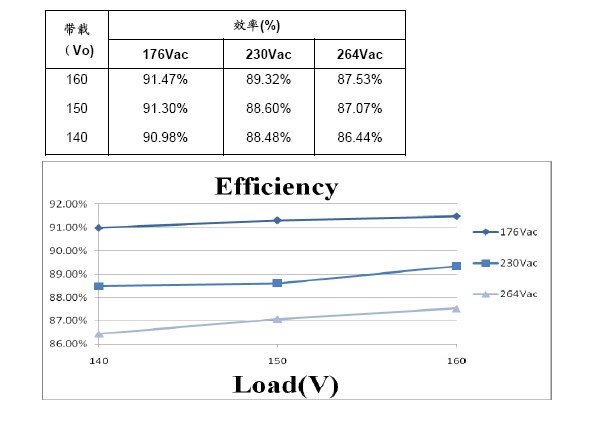

效率
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | Ce1、Ce2 | 电解电容 | 400V/2.2UF | 6*12 | 2 | ||
| 2 | C1 | 贴片电容 | 4.7uF/25V | 1206 | 1 | ||
| 3 | Ce3 | 电解电容 | 200V/2.2uF | 6*12 | 1 | ||
| 4 | D1 | 快速二极管 | ES1J | SMD | 1 | ||
| 5 | FR1 | 保险丝/线绕电阻 | 10R/1W | 1W | 1 | ||
| 6 | Rs1、Rs4 | 贴片电阻 | 910K 1% | 0805 | 2 | ||
| 7 | BD1 | 贴片桥堆 | MB6S | SMD | 1 | ||
| 8 | Rs2 | 贴片电阻 | 12R 1% | 1206 | 1 | ||
| 9 | Rs3 | 贴片电阻 | 33K 1% | 0805 | 1 | ||
| 10 | Rs5 | 贴片电阻 | 1M 5% | 0805 | 1 | ||
| 11 | L2 | 电感 | EE8.3 25mH | 3+3 | 1 | ||
| 12 | L1 | 色环电感 | 1mH | 0510 | 1 | ||
| 13 | U1 | IC | PN8313 | SOP8 | 1 | ||
| 14 | PCB | 双面板 | 直径20mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
