| 概述 | 特征
输入电压：5V/9V，支持QC2.0/QC3.0供电
输出功率：5W/7.5W/10W，支持WPC V1.2.3标准，提供三星10W快充、苹果7.5W快充。
效 率：>82%(10W负载)
|

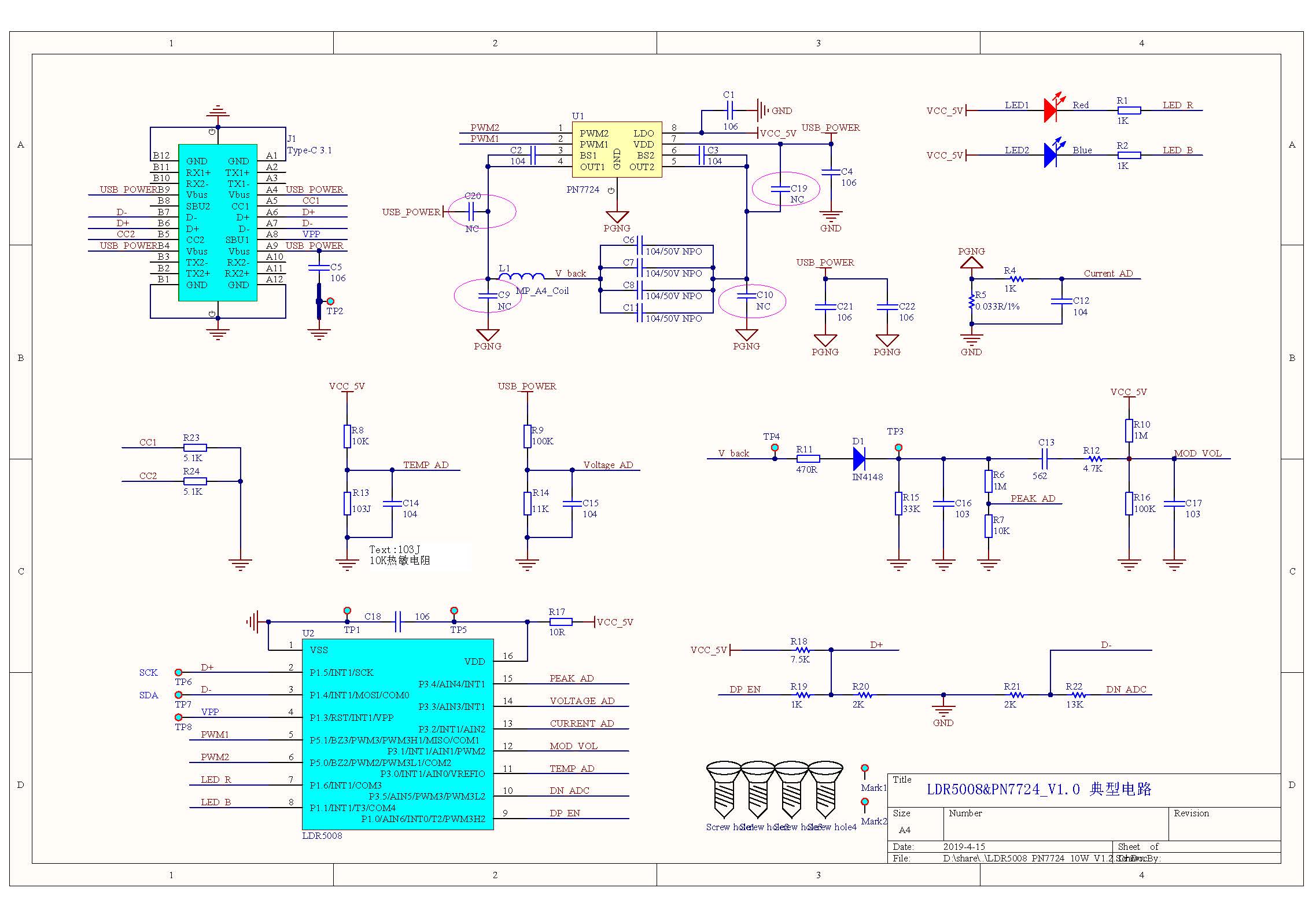

电源原理图

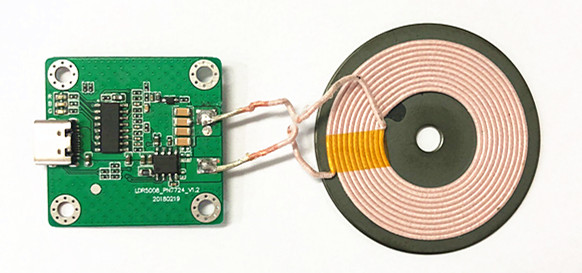

PCB及Demo实物图

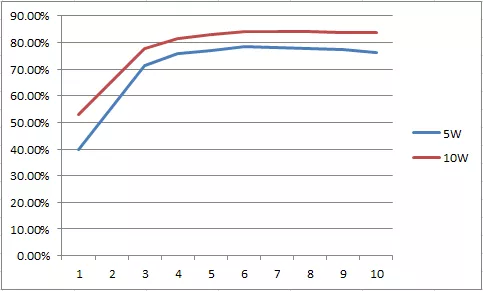

测试数据
用负载模拟测试如下：

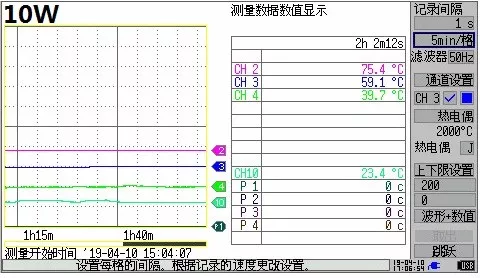

（CH2 PN7724；CH3 LDR5008；CH4 外壳；CH10 环境温度。）

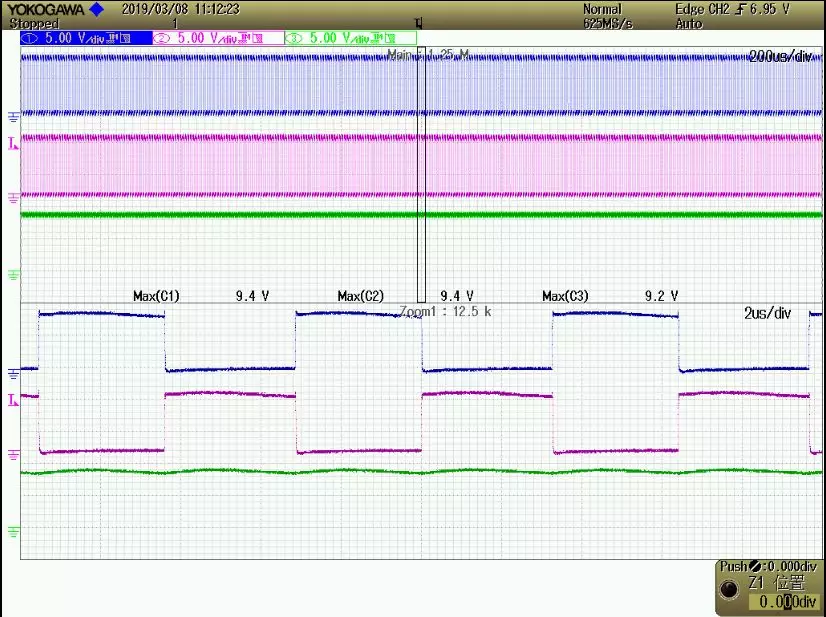

测试条件：VDD=9.2V
（CH1 VDD；CH2 OUT1；CH3 OUT3。）
结论：从工作波形可见，开关尖峰低，MOS管电压de-rating余量充足，安全可靠。

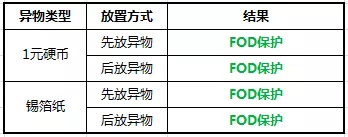

异物类别：1元硬币（D=25mm），锡箔纸（D=22mm）
测试PRx：三星S8
线圈内径：20.5mm
线圈外径：44mm

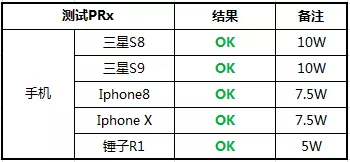

a.Qi兼容性

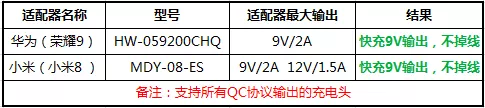

b.QC兼容性
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | R5 | 电阻 | 0.033R/1% | 0805 | 1 | ||
| 2 | R19 | 电阻 | 10R 5% | 0402 | 1 | ||
| 3 | R12 | 电阻 | 470R 1% | R0402 | 1 | ||
| 4 | R1、R2、R3、R4、R21 | 电阻 | 1K 5% | 0402 | 5 | ||
| 5 | R22、R23 | 电阻 | 2K 5% | 0402 | 2 | ||
| 6 | R16 | 电阻 | 4.7K 1% | 0402 | 1 | ||
| 7 | R6、R7 | 电阻 | 5.1K 5% | 0402 | 2 | ||
| 8 | R20 | 电阻 | 7.5K | 0402 | 1 | ||
| 9 | R8、R15 | 电阻 | 10K 5% | 0402 | 2 | ||
| 10 | R9 | 电阻 | 103J 10% | R0402 | 1 | ||
| 11 | R11 | 电阻 | 11K 5% | 0402 | 1 | ||
| 12 | R24 | 电阻 | 13K 5% | 0402 | 1 | ||
| 13 | R13 | 电阻 | 33K 1% | 0402 | 1 | ||
| 14 | R10、R18 | 电阻 | 100K 1% | 0402 | 2 | ||
| 15 | R14、R17 | 电阻 | 1M 1% | 0402 | 2 | ||
| 16 | C16 | 电容 | 562 50V 10% | 0402 | 1 | ||
| 17 | C15、C17 | 电容 | 103 50V 10% | 0402 | 2 | ||
| 18 | C9、C10、C11、C12 | 电容 | 104/50V NPO | C1206 | 4 | ||
| 19 | C2、C3、C8、C13、C14 | 电容 | 104 25V 10% | C0402 | 5 | ||
| 20 | C1、C4、C5、C6、C7、C18 | 电容 | 106 16V 10% | C0603 | 6 | ||
| 21 | Led1 | LED | Red | LED0603 | 1 | ||
| 22 | Led | LED | Blue | LED0603 | 1 | ||
| 23 | Led3 | LED | Green | LED0603 | 1 | ||
| 24 | D1 | 二极管 | IN4148 | SOD323 | 1 | ||
| 25 | U1 | 主控芯片 | LDR5008 | SOP16 | 1 | ||
| 26 | U2 | MOS | PN7724 | SOP8-EP | 1 | ||
| 27 | J1 | C口16pin母座 | Type-C 3.1 | USB 3.1 Type-C 04 | 1 | ||
| 28 | L1 | 线圈 | MP_A4_Coil | L_01_5MM | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
