5V/5.4A充电器应用方案

概述

PN8235与PN8300在5V5.4A USB插线板应用中珠联璧合，展现出超低待机、高安全、低噪音、高能效、高可靠性等独特优势。

PN8235产品手册>>

PN8300产品手册>>

特征

输入电压：90~265V全电压

输出功率：27W

输出电压：5V

输出电流：5.4A
效率：88%

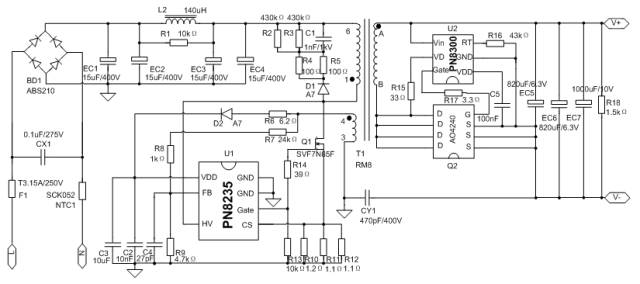

电源原理图

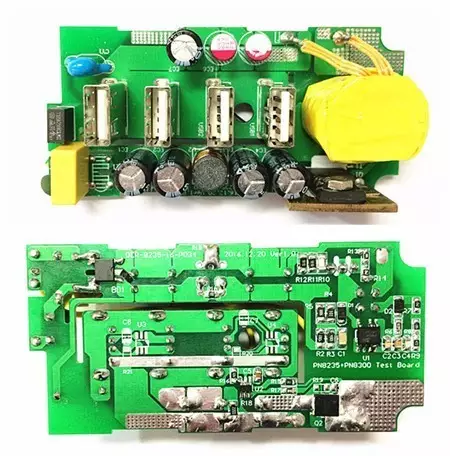

PCB及Demo实物图

测试数据

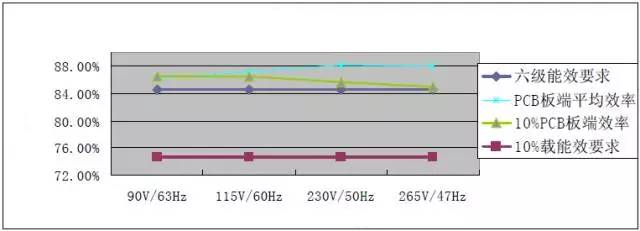

效率曲线

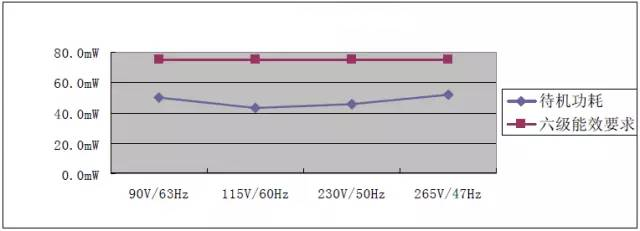

5V5.4A待机功耗

（90Vac）

（265Vac）

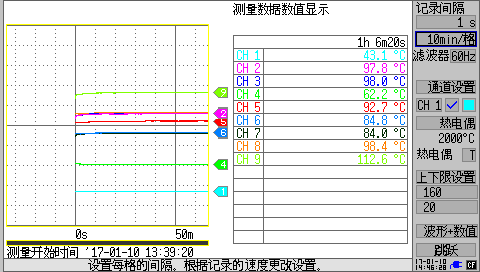

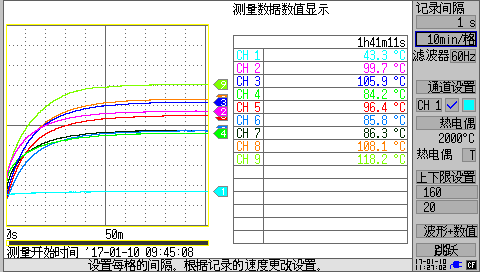

备注：CH1 环境；CH2 SR MOS；CH3 PSR MOS；CH4 桥；CH5 T1线；CH6 T1 磁芯；CH7 输出电解；CH8 400V电容；CH9 RCD串电阻。

序号	元件标号	元件名称	元件规格	封装尺寸	数量	加工类型	元/件

成本核算：

清单成本统计

1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
