DER-8370-17-P005

5V/2A充电器应用方案

概述

该方案拥有外围极简、高可靠性、超低待机、高效率等优点，可满足六级能效。

特征

输入电压：90~265V全电压

输出功率：10W

输出电压：5V

输出电流：2A
效率：82.98%

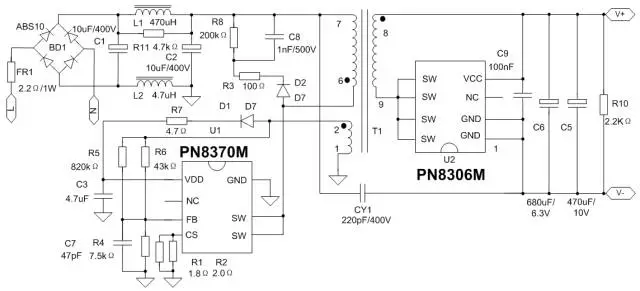

电源原理图

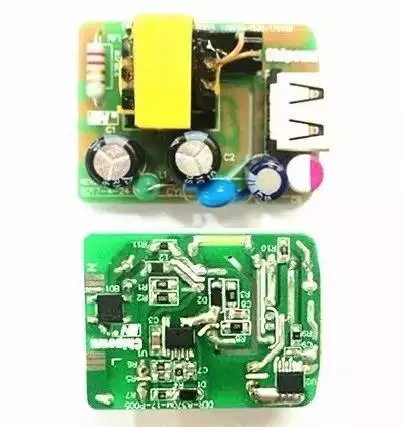

PCB及Demo实物图

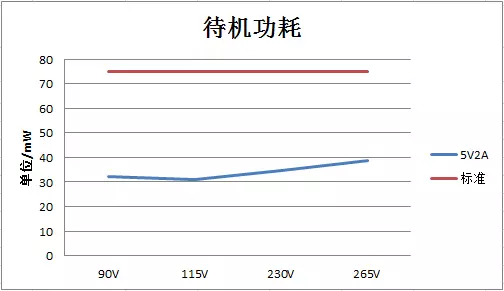

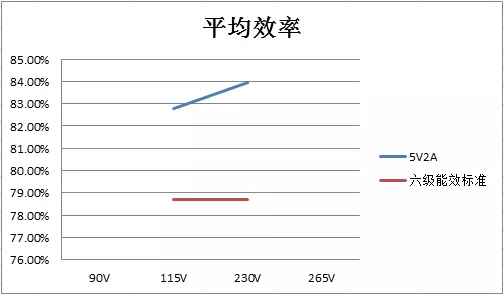

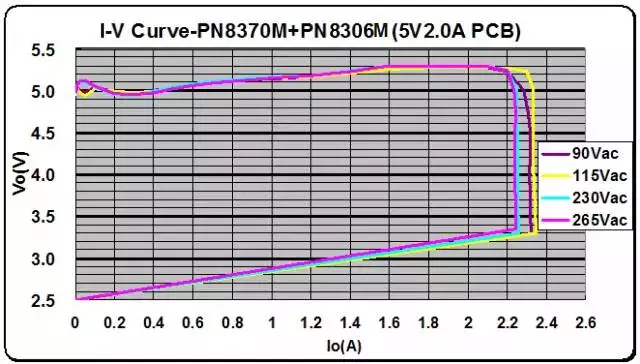

测试数据

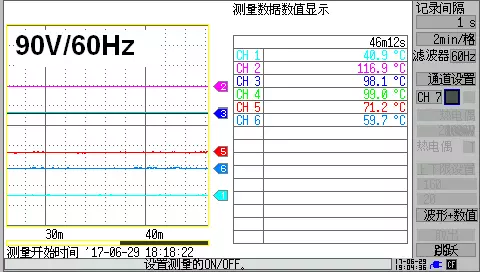

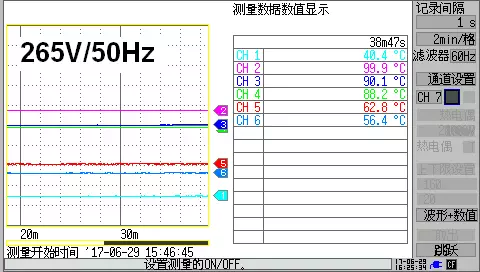

（温度数据：CH1环境；CH2 PN8370M；CH3 PN8306M；CH4 变压器铁芯；CH5 外壳；CH6 USB）

序号	元件标号	元件名称	元件规格	封装尺寸	数量	加工类型	元/件

成本核算：

清单成本统计

1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
