隔离36W吸顶灯方案
电源原理图
PCB及Demo实物图
| 概述 | 特征
输入电压：176~264V单电压
输出功率：36W
输出电压：126V
输出电流：290mA±3%效 率：90% |

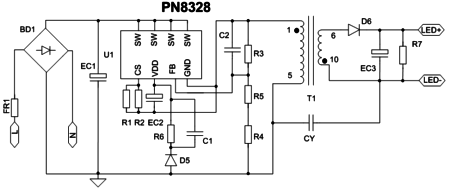

电源原理图

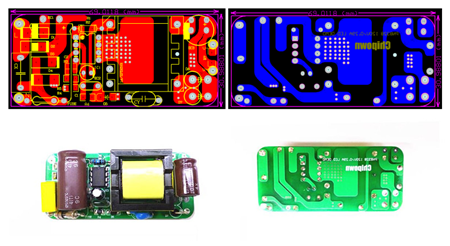

PCB及Demo实物图

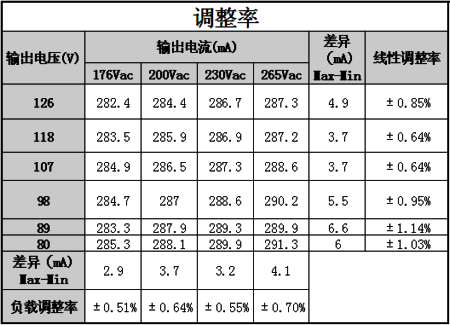

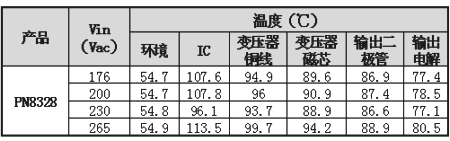

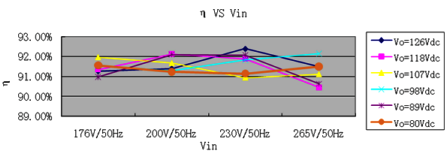

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | EC1 | 电解电容 | 400V/33uF | Φ 13*25 | 1 | ||
| 2 | EC2 | 电解电容 | 50V/4.7uF | Φ 5*11 | 1 | ||
| 3 | EC3 | 电解电容 | 250V/22uF | Φ 10*20 | 1 | ||
| 4 | C1 | 瓷片电容 | 1KV/1.0nF | DIP 脚距5.0mm | 1 | ||
| 5 | C2 | 贴片电容 | 25V/22pF | C0805 | 1 | ||
| 6 | D1、D2、D3、D4 | 二极管 | S2M | SMB | 4 | ||
| 7 | D5 | 二极管 | FR107 | SOD-123 | 1 | ||
| 8 | D6 | 二极管 | SF28 | DIP DO-41 | 1 | ||
| 9 | FR1 | 保险丝 | 2.15A/250V | DIP | 1 | ||
| 10 | T1 | 变压器 | EFD25 | 卧式5+5 | 1 | ||
| 11 | R1 | 电阻 | 1.2Ω | DIP 1/4W | 1 | ||
| 12 | R2 | 电阻 | 1.1Ω | R1206 | 1 | ||
| 13 | R3 | 电阻 | 11.0KΩ | R0805 | 1 | ||
| 14 | R4、R5 | 电阻 | 309KΩ | R1206 | 2 | ||
| 15 | R6 | 电阻 | 82KΩ | R1206 | 1 | ||
| 16 | R7 | 电阻 | 180KΩ | R1206 | 1 | ||
| 17 | U1 | IC | PN8328 | DIP-8 | 1 | ||
| 18 | CX | X电容 | 275V/0.047uF | DIP 脚距10mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
