12V/0.3A智能家电应用方案
电源原理图
PCB及Demo实物图
| 概述
这是关于电磁炉用BUCK-BOOST方案开关电源的样板,提供了一种基于双路12V和5V，输出非隔离开关电源，使用了Chipown设计研发的离线式集成电源控制芯片PN8034。
PN8034产品手册>> |
特征
输入电压：90~265V全电压
输出功率：3.6W
输出电压：12V
输出电流：0.3A±3%效 率：>75% |

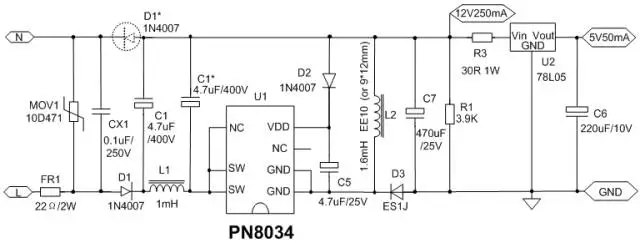

电源原理图

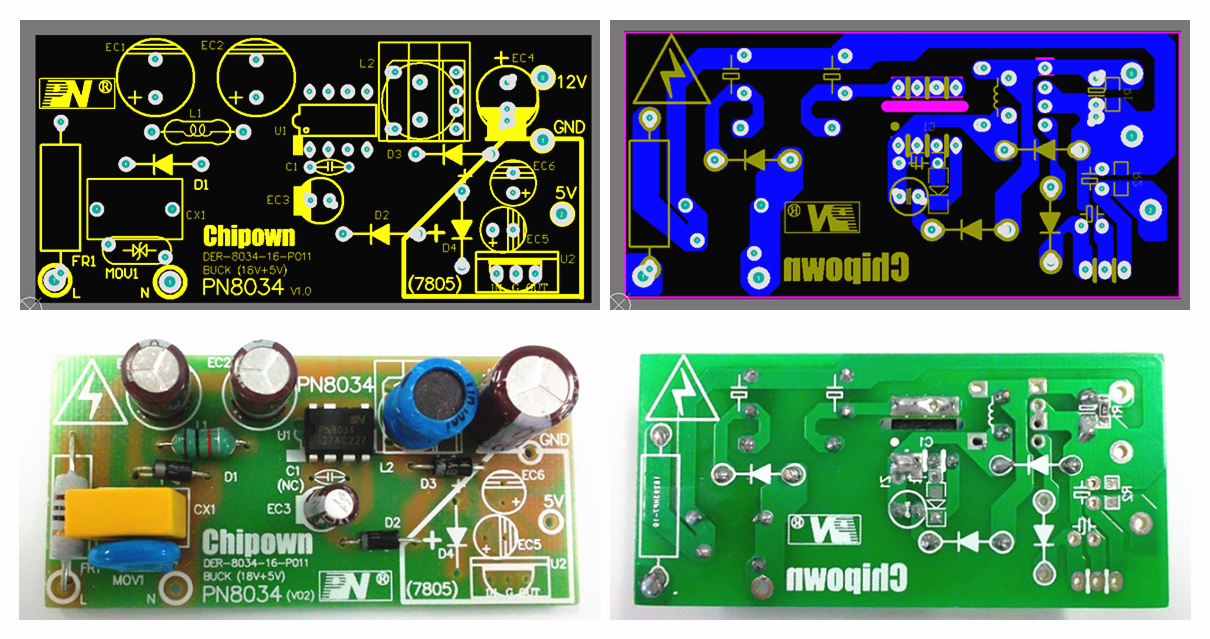

PCB及Demo实物图

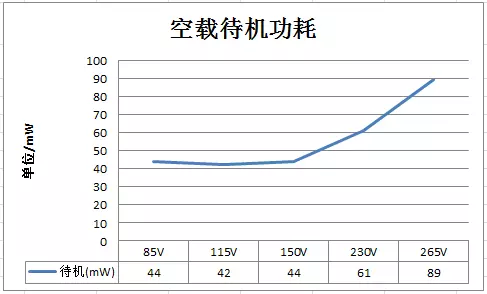

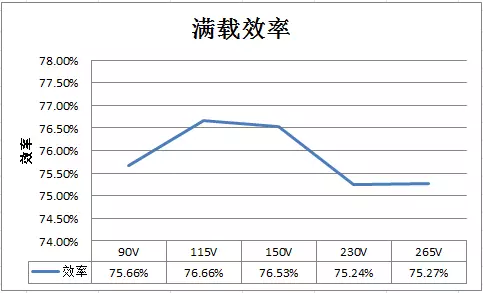

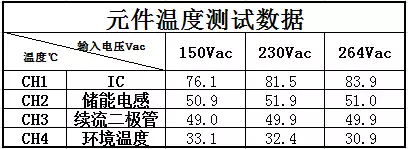

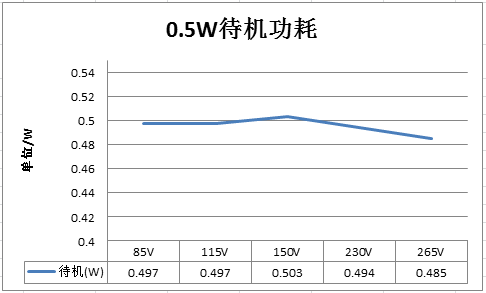

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | CX1 | X电容 | 0.1uF/250Vac | P=15mm | 1 | ||
| 2 | MOV1 | 压敏电阻 | 10D471 | P=10mm | 1 | ||
| 3 | EC1、EC2 | 电解电容 | 400V4.7uF | E/C10.0 | 2 | ||
| 4 | EC3 | 电解电容 | 4.7uF/25V | E/C5.0 | 1 | ||
| 5 | EC4 | 电解电容 | 470uF/25V | E/C10.0 | 1 | ||
| 6 | D1、D1*、D2 | 二极管 | M7 | SMD | 3 | ||
| 7 | D3 | 快速二极管 | ES1J （Trr=35nS） | SMD | 1 | ||
| 8 | L1 | 色环电感 | 1mH | 0510 | 1 | ||
| 9 | FR1 | Res | 10R/2W 线绕电阻 | 插件 | 1 | ||
| 10 | U1 | IC | PN8034 | DIP7 | 1 | ||
| 11 | L2 | 电感 | 工字电感 1.3mH | 10*12 | 1 | ||
| 12 | RL | 贴片电阻 | 0R | 1206 | 1 | ||
| 13 | R1 | 贴片电阻 | 4.7K 5% | 0805 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
