5V/2.4A充电器应用方案

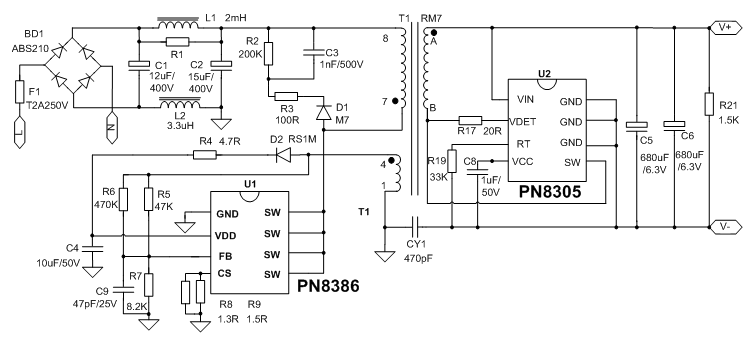

电源原理图

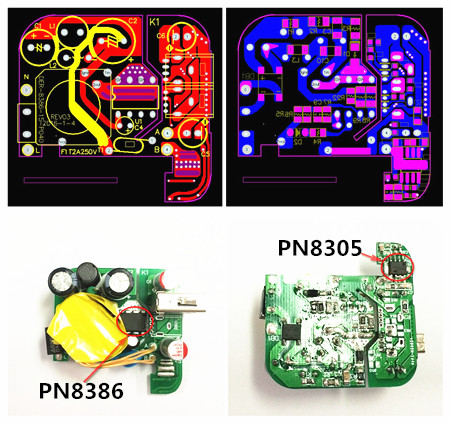

PCB及Demo实物图
| 概述 | 特征
输入电压：90~265V全电压
输出功率：15W
输出电压：5V
输出电流：3A±3%效 率：85.64% |
电源原理图
PCB及Demo实物图

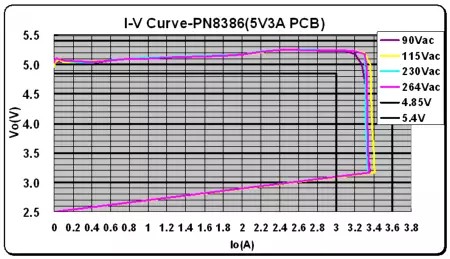

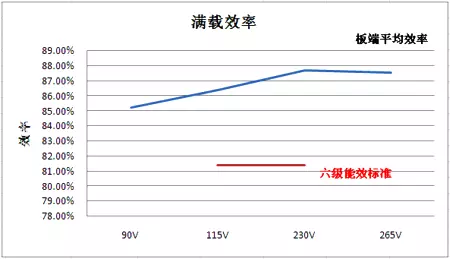

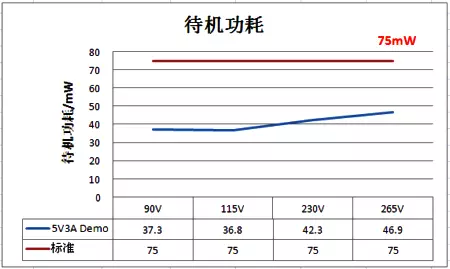

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | ABS210 | SMD SOPA-4 | 1 | ||
| 2 | C1 | 电解电容 | 12uF/400V,Low ESR | E/C8.0*18 | 1 | ||
| 3 | C2 | 电解电容 | 15uF/400V,Low ESR | E/C10.0*18 | 1 | ||
| 4 | C3 | 贴片电容 | 1nF/500V | SMD1206 | 1 | ||
| 5 | C4 | 电解电容 | 10uF/50V | E/C5.0*8 | 1 | ||
| 6 | C5、C6 | 固态电容 | 680uF/6.3V,Low ESR | E/C6.0 | 2 | ||
| 7 | C7 | 贴片电容 | 1nF/50V | SMD0805 | 1 | ||
| 8 | C8 | 贴片电容 | 100nF/50V | SMD0805 | 1 | ||
| 9 | C9 | 贴片电容 | 47pF/25V | SMD0805 | 1 | ||
| 10 | CY1 | Y1电容 | 470pF,Y1电容 | DIP | 1 | ||
| 11 | D1 | 二极管 | SM(1N4007) | SOD-123 | 1 | ||
| 12 | D2 | 二极管 | F1M(FR107) | SOD-123 | 1 | ||
| 13 | F1 | 慢断保险丝 | T2A250V | DIP | 1 | ||
| 14 | L1 | 工字电感 | 2mH | 7.0*14 | 1 | ||
| 15 | L2 | 色环电感 | 3.3uH | 0510 | 1 | ||
| 16 | R1 | 贴片电阻 | 4.7K，5% | SMD0805 | 1 | ||
| 17 | R2 | 贴片电阻 | 200K，5% | SMD1206 | 1 | ||
| 18 | R3 | 贴片电阻 | 100R，5% | SMD1206 | 1 | ||
| 19 | R4 | 贴片电阻 | 4.7R，5% | SMD0805 | 1 | ||
| 20 | R5 | 贴片电阻 | 47K，1% | SMD0805 | 1 | ||
| 21 | R6 | 贴片电阻 | 470K，1% | SMD0805 | 1 | ||
| 22 | R7 | 贴片电阻 | 8.2K，1% | SMD0805 | 1 | ||
| 23 | R8 | 贴片电阻 | 1.3R，1% | SMD1206 | 1 | ||
| 24 | R9 | 贴片电阻 | 1.5R，1% | SMD1206 | 1 | ||
| 25 | R16 | 贴片电阻 | 22R，5% | SMD0805 | 1 | ||
| 26 | R17 | 贴片电阻 | 20R，5% | SMD0603 | 1 | ||
| 27 | R19 | 贴片电阻 | 27K，1% | SMD0603 | 1 | ||
| 28 | R20 | 贴片电阻 | 22R，5% | SMD0805 | 1 | ||
| 29 | R22 | 贴片电阻 | 22R，5% | SMD0805 | 1 | ||
| 30 | R21 | 贴片电阻 | 1.5K，5% | SMD0805 | 1 | ||
| 31 | T1 | 变压器 | 1.05mH | RM7 4+4 | 1 | ||
| 32 | U1 | IC | PN8386 | DIP-7 | 1 | ||
| 33 | U2 | IC | PN8305 | ESOP-8 | 1 |
