5V/2.4A充电器应用方案

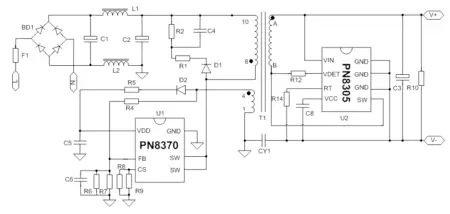

电源原理图

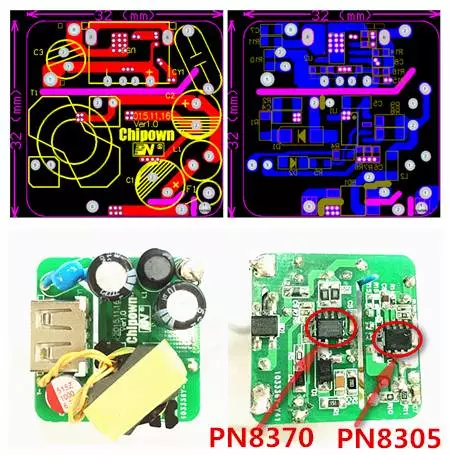

PCB及Demo实物图
| 概述 | 特征
输入电压：90~265V全电压
输出功率：12W
输出电压：5V
输出电流：2.4A±3%效 率：86.73% |
电源原理图
PCB及Demo实物图

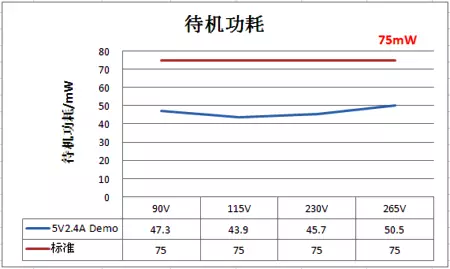

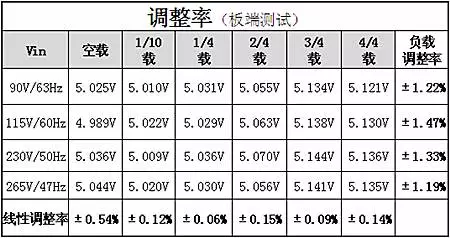

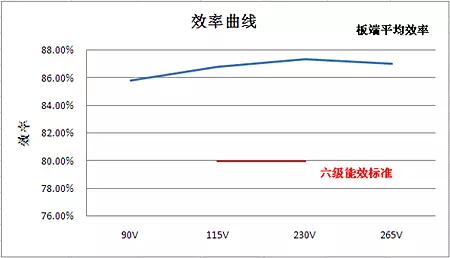

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6S | SMD SOPA-4 | 1 | ||
| 2 | C1、C2 | 电解电容 | 400V/10uF | DIP Low ESR | 2 | ||
| 3 | C3 | 固态电容 | 6.3V/1000uF | DIP | 1 | ||
| 4 | C5 | 陶瓷电容 | 50V/10uF | SMD 1206 | 1 | ||
| 5 | C4 | 陶瓷电容 | 1kV/1nF | SMD 1206 | 1 | ||
| 6 | C6 | 陶瓷电容 | 50V/22pF | SMD 0603 | 1 | ||
| 7 | C7、C8 | 陶瓷电容 | 50V/1nF | SMD 0805 | 2 | ||
| 8 | D1 | 二极管 | M7 | SMA | 1 | ||
| 9 | D2 | 二极管 | F7 | SOD-123FL | 1 | ||
| 10 | L1 | 差模电感 | 1mH | DIP 6*8工字电感 | 1 | ||
| 11 | L2 | 磁珠 | 4.7uH | SMD 0805 | 1 | ||
| 12 | F1 | 保险管 | T3.15A/250V | DIP | 1 | ||
| 13 | R1 | 电阻 | 150Ω | SMD 1206 | 1 | ||
| 14 | R2 | 电阻 | 200kΩ | SMD 1206 | 1 | ||
| 15 | R4 | 电阻 | 30kΩ | SMD 0805 | 1 | ||
| 16 | R5 | 电阻 | 3.3Ω | SMD 0805 | 1 | ||
| 17 | R6 | 电阻 | 5.6kΩ | SMD 0603 | 1 | ||
| 18 | R8、R9 | 电阻 | 1.8Ω | SMD 1206 | 2 | ||
| 19 | R10 | 电阻 | 1.8KΩ | SMD 0805 | 1 | ||
| 20 | R12、R13 | 电阻 | 18Ω | SMD 0603 | 2 | ||
| 21 | R11 | 电阻 | 22Ω | SMD 0805 | 1 | ||
| 22 | R14 | 电阻 | 15KΩ | SMD 0603 | 1 | ||
| 23 | U1 | IC | PN8370 | SOP-7 | 1 | ||
| 24 | U2 | IC | PN8305 | SOP-8 | 1 | ||
| 25 | CY1 | Y电容 | 1nF/500V | DIP | 1 | ||
| 26 | T1 | 变压器 | RM6 | DIP | 1 |
