12V/0.3A智能家电应用方案
电源原理图
PCB及Demo实物图
| 概述
这是电磁炉用buck方案开关电源方案，电源输出12V 250mA供电压力锅内继电器使用，5V 50mA供控制板IC使用；该电源采用BUCKBoost方案，是非隔离开关电源。
PN8024R产品手册>> |
特征
输入电压：150~265V全电压
输出功率：≤3.25W
输出电压：12V，5V
输出电流：0.25A，0.05A效 率：>61% |

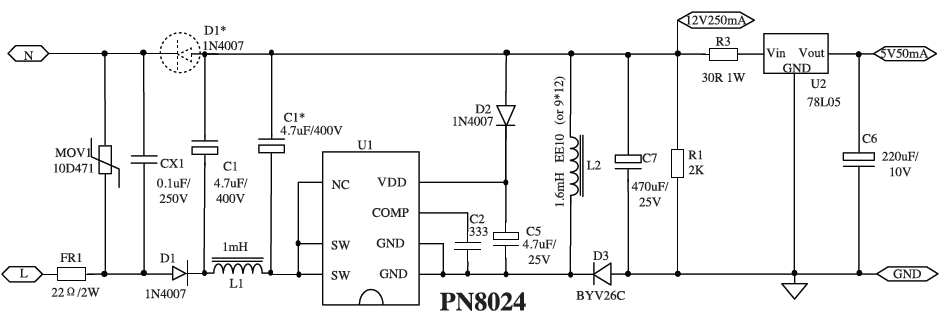

电源原理图

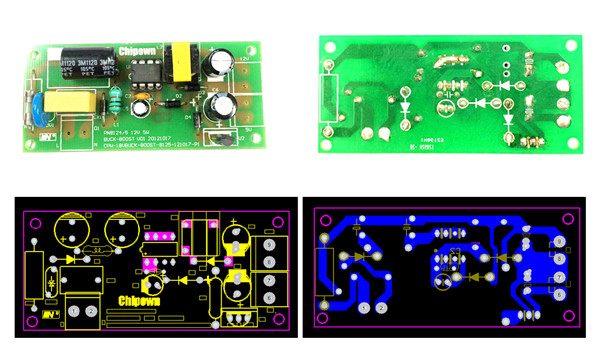

PCB及Demo实物图

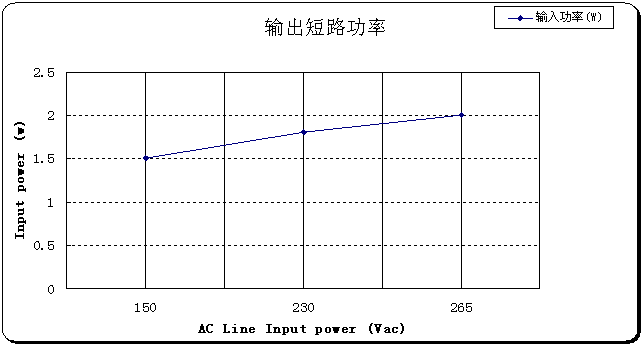

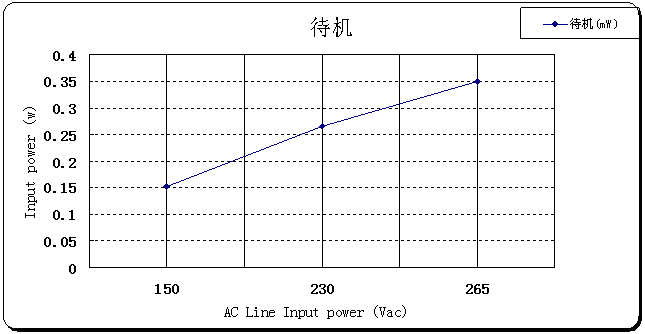

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 电解电容 | 400V/10UF | 10*13 | 1 | ||
| 2 | MOV1 | 压敏电阻 | 10D471 | P=10mm | 1 | ||
| 3 | CX1 | X电容 | 0.1uF/250Vac | P=10mm | 1 | ||
| 4 | C5 | 电解电容 | 50V/4.7uF | 1 | |||
| 5 | C2 | 插件电容 | 100V333 | P=5mm | 1 | ||
| 6 | C6 | 电解电容 | 16V/220uF | 1 | |||
| 7 | C7 | 电解电容 | 25V/470uF | 1 | |||
| 8 | D1、D2 | 普通二极管 | 1N4007 | DO-41 | 1 | ||
| 9 | D3 | 二极管 | BYV26C | DO-41 | 1 | ||
| 10 | FR1 | 保险电阻 | 10R线绕 | 1W | 1 | ||
| 11 | L1 | 电感 | 4.7mH | 0510 | 1 | ||
| 12 | T1 | 变压器 | 1.6mH | EE-10 立式5+5 | 1 | ||
| 13 | U1 | IC | PN8024R | DIP -7 | 1 | ||
| 14 | U2 | IC | L7805 | TO-92 | 1 | ||
| 15 | R1 | 电阻 | 2K | 1 | |||
| 16 | R3 | 电阻 | 56R | 2W | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
