5V/0.2A智能家电应用方案
电源原理图
PCB及Demo实物图
| 概述 | 特征
输入电压：90~265V全电压
输出功率：1W
输出电压：5V
输出电流：0.2A±3%效 率：>65% |

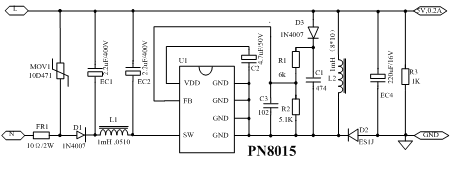

电源原理图

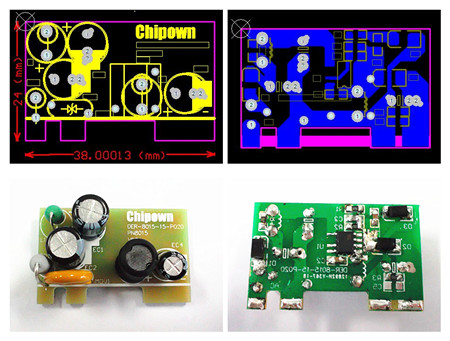

PCB及Demo实物图

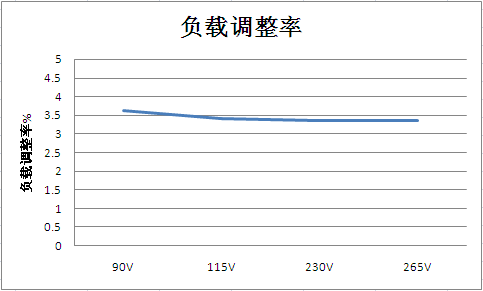

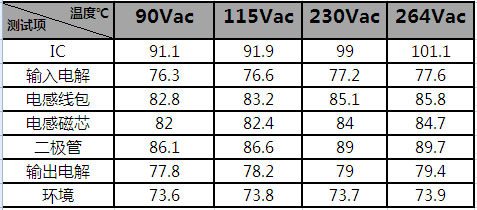

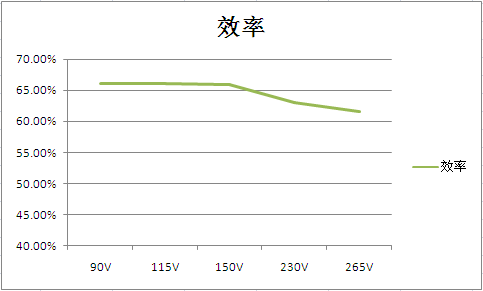

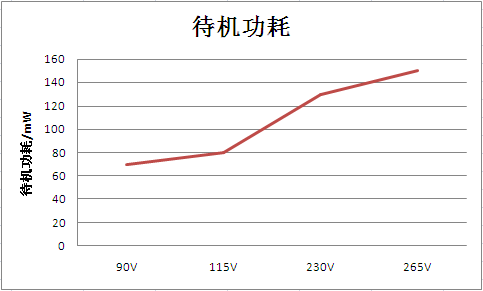

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | MOV1 | 压敏电阻 | 10D471 | P=7.5mm | 1 | ||
| 2 | EC1、EC2 | 电解电容 | 400V4.7uF | E/C10.0 | 2 | ||
| 3 | EC3 | 电解电容 | 220uF/16V | E/C10.0 | 1 | ||
| 4 | C2 | 贴片电容 | 4.7uF/50V | 0805 | 1 | ||
| 5 | C3、C4 | 贴片电容 | 102/50V | 0805 | 2 | ||
| 6 | D1、D3 | 二极管 | M7 | SMD | 2 | ||
| 7 | D2 | 超快恢复二极管 | ES1J | SMD | 1 | ||
| 8 | L1 | 色环电感 | 1mH | 0510 | 1 | ||
| 9 | FR1 | 线绕电阻 | 22R/2W | 插件 | 1 | ||
| 10 | R1 | 贴片电阻 | 2.7K， 1% | 0805 | 1 | ||
| 11 | R2 | 贴片电阻 | 2.4K ，1% | 0805 | 1 | ||
| 12 | R3 | 贴片电阻 | 1.5K ，5% | 0805 | 1 | ||
| 13 | U1 | IC | PN8015 | SOP7 | 1 | ||
| 14 | L2 | 电感 | 1mH ，8*10mm | 8*10 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
