5V/2.4A充电器应用方案
电源原理图
PCB及Demo实物图
调整率
| 概述 | 特征
输入电压：90~265V全电压
输出功率：12W
输出电压：5V
输出电流：2.4A±3%效 率：82.69% |

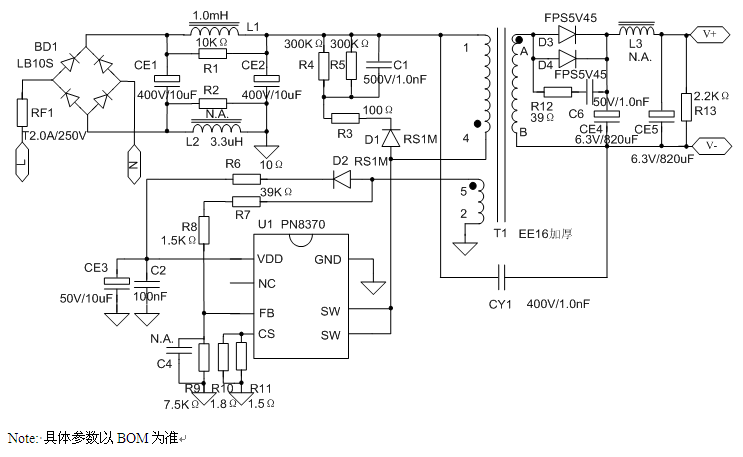

电源原理图

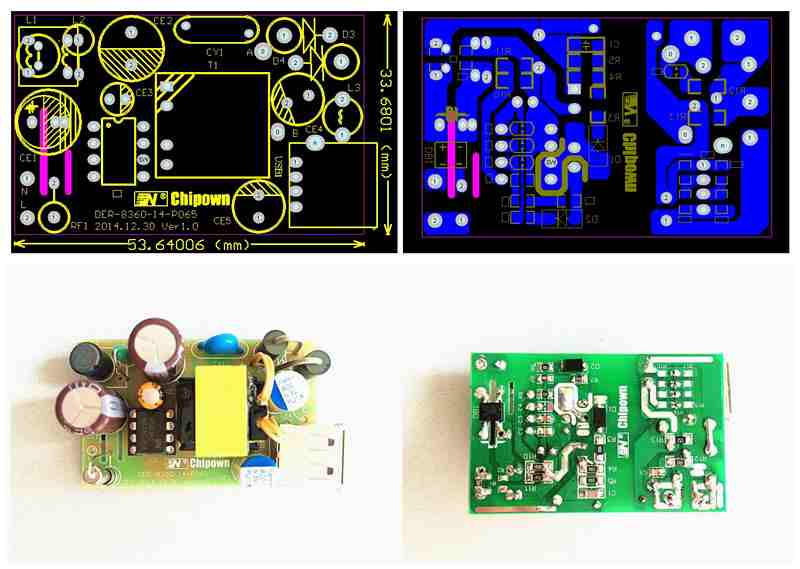

PCB及Demo实物图

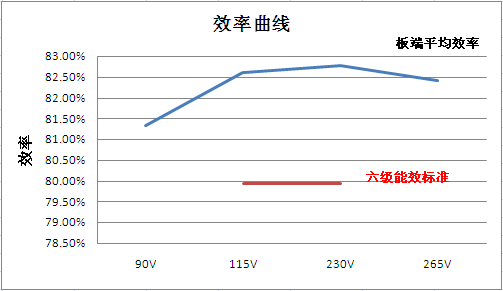

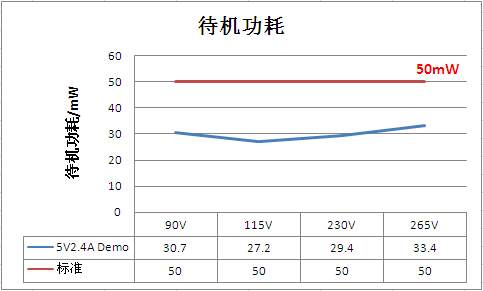

测试数据

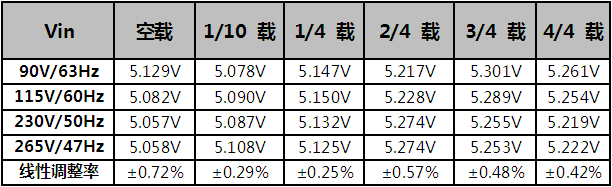

调整率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | LB10S | SMD SOPA-4 | 1 | ||
| 2 | C1 | 贴片电容 | 500V/2.2nF | SMD 1206 | 1 | ||
| 3 | C2 | 贴片电容 | 50V/100.0nF | SMD 0805 | 1 | ||
| 4 | C6 | 贴片电容 | 50V/1.0nF | SMD 0805 | 1 | ||
| 5 | CY1 | Y安规电容 | 400V/1.0nF | 脚距10.0mm | 1 | ||
| 6 | EC1、EC2 | 电解电容 | 400V/10uF | Φ 10*16 | 2 | ||
| 7 | EC3 | 电解电容 | 50V/10uF | Φ 5*11 | 1 | ||
| 8 | EC4、EC5 | 电解电容 | 6.3V/820uF | Φ 8*11.5 | 2 | ||
| 9 | D1、D2 | 二极管 | RS1M | SMD DO-214AC | 2 | ||
| 10 | D3、D4 | 二极管 | FPS5V45 | DIP DO-201 | 2 | ||
| 11 | L1 | 工字电感 | 1.0mH | 6*8 | 1 | ||
| 12 | L3 | 电感 | Jumper | 1 | |||
| 13 | RF1 | 保险丝 | T2.0A/250V | 脚距5.0mm | 1 | ||
| 14 | R1 | 贴片电阻 | 10KΩ | SMD 0805 | 1 | ||
| 15 | R2 | 贴片电感 | 3.3uF | SMD 0805 | 1 | ||
| 16 | R3 | 贴片电阻 | 100Ω | SMD 1206 | 1 | ||
| 17 | R4、R5 | 贴片电阻 | 300KΩ | SMD 1206 | 2 | ||
| 18 | R6 | 贴片电阻 | 10Ω | SMD 0805 | 1 | ||
| 19 | R7 | 贴片电阻 | 39KΩ | SMD 0805 | 1 | ||
| 20 | R9 | 贴片电阻 | 7.5KΩ | SMD 0805 | 1 | ||
| 21 | R8 | 贴片电阻 | 1.5KΩ | SMD 0805 | 1 | ||
| 22 | R10 | 贴片电阻 | 1.8Ω | SMD 1206 | 1 | ||
| 23 | R11 | 贴片电阻 | 1.5Ω | SMD 1206 | 1 | ||
| 24 | R12 | 贴片电阻 | 39Ω | SMD 1206 | 1 | ||
| 25 | T1 | 变压器 | EE16 加厚 | 立式 5+5 | 1 | ||
| 26 | U1 | IC | PN8370 | DIP-8 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
