5V/1A充电器应用方案
电源原理图
PCB及Demo实物图
| 概述
电路具有过载保护，过流保护，开环保护，以及VDD过压保护等功能，以提高整个系统的可靠性。待机小于50mW,动态性能好，可满足六级能效，此方案亮点省略RCD元件。
PN8366产品手册>> |
特征
输入电压：90~265V全电压
输出功率：5W
输出电压：5V
输出电流：1A±3%效 率：75.43% |

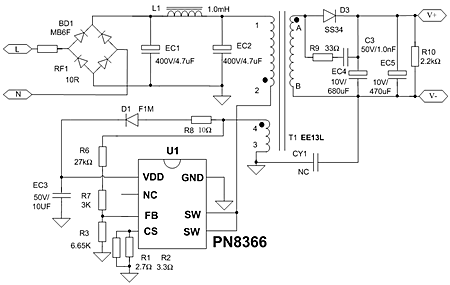

电源原理图

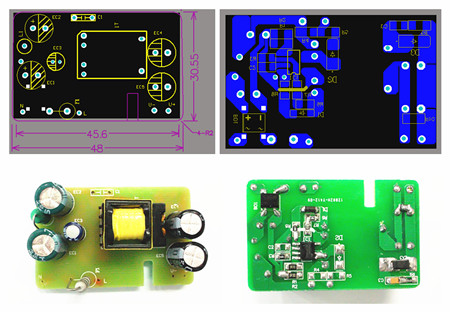

PCB及Demo实物图

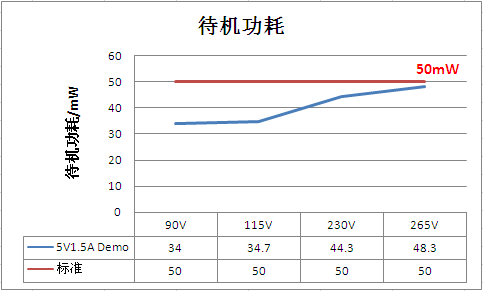

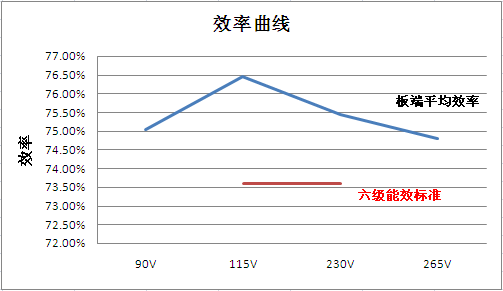

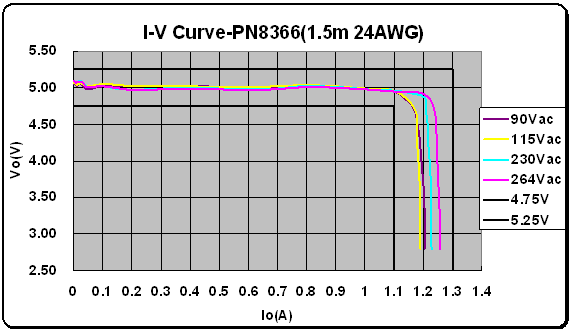

测试数据
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6F | SMD SOPA-4 | 1 | ||
| 2 | EC1、EC2 | 电解电容 | 4.7uF/400V,Low ESR | E/C8.0 | 2 | ||
| 3 | EC3 | 电解电容 | 10uF/50V | E/C5.0 | 1 | ||
| 4 | EC4、EC5 | 电解电容 | 470uF/10V,Low ESR | E/C8.0 | 2 | ||
| 5 | C3 | 贴片电容 | 1nF/50V | SMD0805 | 1 | ||
| 6 | D1 | 二极管 | F1M(FR107) | SOD-123 | 1 | ||
| 7 | D3 | 肖特基二极管 | SS34 | SOD-123 | 1 | ||
| 8 | FR1 | 线绕电阻 | 10R，1W，线绕 | 0805 | 1 | ||
| 9 | L1 | 色环电感 | 1mH | 0510 | 1 | ||
| 10 | R1 | 贴片电阻 | 2.7R，1% | SMD0805 | 1 | ||
| 11 | R2 | 贴片电阻 | 3.3R，1% | SMD0805 | 1 | ||
| 12 | R3 | 贴片电阻 | 6.65K，1% | SMD0805 | 1 | ||
| 13 | R6 | 贴片电阻 | 27K，1% | SMD0805 | 1 | ||
| 14 | R7 | 贴片电阻 | 3K，1% | SMD0805 | 1 | ||
| 15 | R8 | 贴片电阻 | 10R，5% | SMD0805 | 1 | ||
| 16 | R9 | 贴片电阻 | 33R，5% | SMD0805 | 1 | ||
| 17 | R10 | 贴片电阻 | 2.2K，5% | SMD0805 | 1 | ||
| 18 | T1 | 变压器 | 2mH | EE-13卧式加长 5+2， | 1 | ||
| 19 | U1 | IC | PN8366 | SOP-7 | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
