非隔离7.9W球泡灯单级PFC驱动方案
电源原理图
PCB及Demo实物图
测试数据
| 概述 | 特征
输入电压：85~265V全电压
输出功率：7.9W
输出电压：66V
输出电流：120mA±3%效 率：88% |

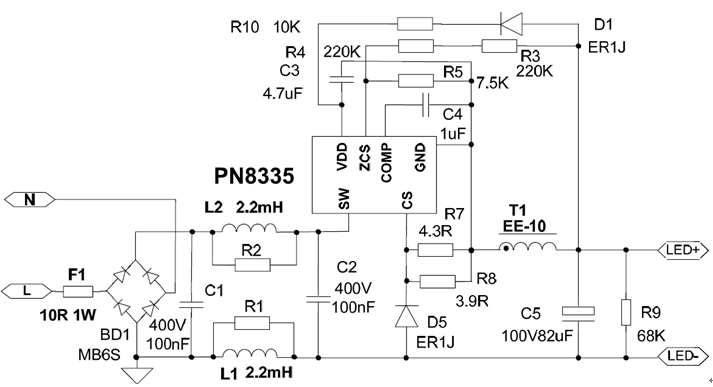

电源原理图

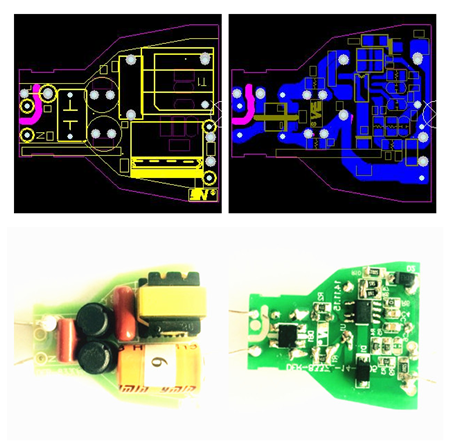

PCB及Demo实物图
测试数据

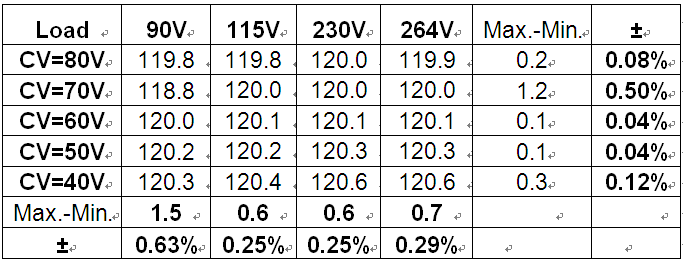

线性调整率与负载调整率
效率
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6S | SOT23-6 | 1 | ||
| 2 | C1、C2 | CBB电容 | 104/400V | DIP P=7.5mm | 2 | ||
| 3 | C3 | 贴片电容 | 4.7uF/50V | SMD0805 | 1 | ||
| 4 | C4 | 贴片电容 | 1uF/25V | SMD0805 | 1 | ||
| 5 | C5 | 电解电容 | 82uF/100V，Low ESR | E/C10*16 | 1 | ||
| 6 | D1、D2 | 二极管 | ER1J | SMD | 2 | ||
| 7 | F1 | 保险电阻 | 线绕，10R，1W | 1 | |||
| 8 | L1、L2 | 工字电感 | 线径0.1mm，2.2mH | 6*8 mm | 2 | ||
| 9 | R1、R2 | 贴片电阻 | 4.7K， 5% | SMD0805 | 2 | ||
| 10 | R3、R4 | 贴片电阻 | 220K， 1% | SMD0805 | 2 | ||
| 11 | R5 | 贴片电阻 | 7.5K， 1% | SMD0805 | 1 | ||
| 12 | R7 | 贴片电阻 | 3.9R， 1% | SMD1206 | 1 | ||
| 13 | R8 | 贴片电阻 | 4.3R， 1% | SMD1206 | 1 | ||
| 14 | R9 | 贴片电阻 | 68K， 5% | SMD1206 | 1 | ||
| 15 | R10 | 贴片电阻 | 10K， 5% | SMD1206 | 1 | ||
| 16 | T1 | 变压器 | EE-10立式 4+4 | 0.95mH | 1 | ||
| 17 | U1 | IC | PN8335 | SOP7 | 1 |
