非隔离22.8W吸顶灯开关调光Buck驱动方案
电源原理图
PCB及Demo实物图
调整率
效率
| 概述 | 特征
输入电压：176~264V单电压
输出功率：22.8W
输出电压：80V
输出电流：280mA±3%效 率：88% 开关时序：全功率—夜灯模式—全功率 |

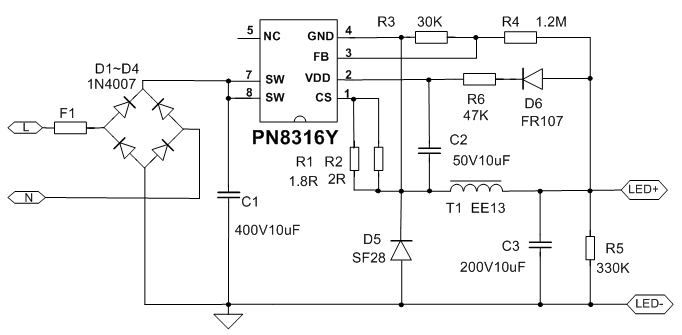

电源原理图

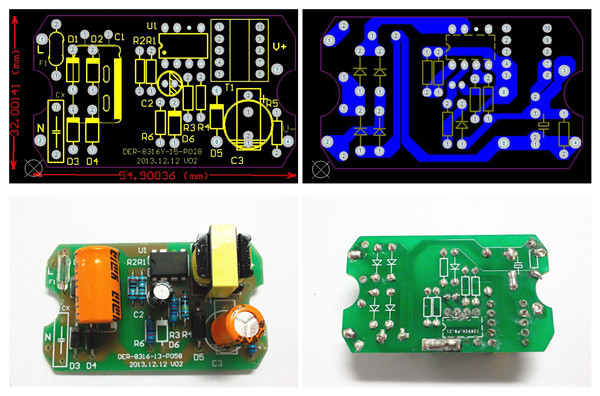

PCB及Demo实物图
测试数据

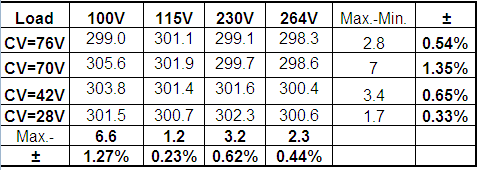

调整率

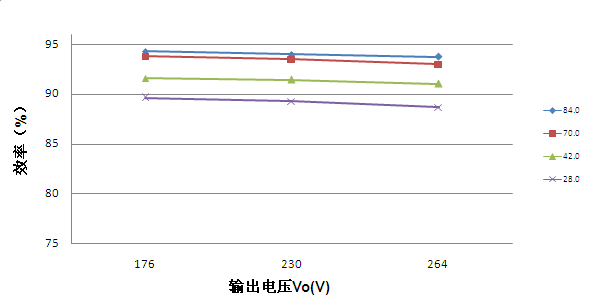

效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 电解电容 | 33uF/400V | 13*25mm | 1 | ||
| 2 | C2 | 电解电容 | 10uF/50V | 6*11mm | 1 | ||
| 3 | C3 | 电解电容 | 10uF/200V | 8*11mm | 1 | ||
| 4 | D1~D4 | 普通二极管 | 1N4007 | DO-15 | 4 | ||
| 5 | D5 | 快速二极管 | SF28 | DO-15 | 1 | ||
| 6 | F1 | 保险丝 | 2A/250V | P=10mm | 1 | ||
| 7 | R1 | 插件电阻 | 1.5R 1% | 1/4W | 1 | ||
| 8 | R2 | 插件电阻 | 2.2R 1% | 1/4W | 1 | ||
| 9 | R3 | 插件电阻 | 30K | 1/4W | 1 | ||
| 10 | R4 | 插件电阻 | 1.2M | 1/4W | 1 | ||
| 11 | R5 | 插件电阻 | 1M | 1/4W | 1 | ||
| 12 | T1 | 变压器 | EE13式5+5, 1.7mH | EE-13 | 1 | ||
| 13 | U1 | IC | PN8316Y | DIP-7 | 1 |
