5V/1.5A充电器应用方案

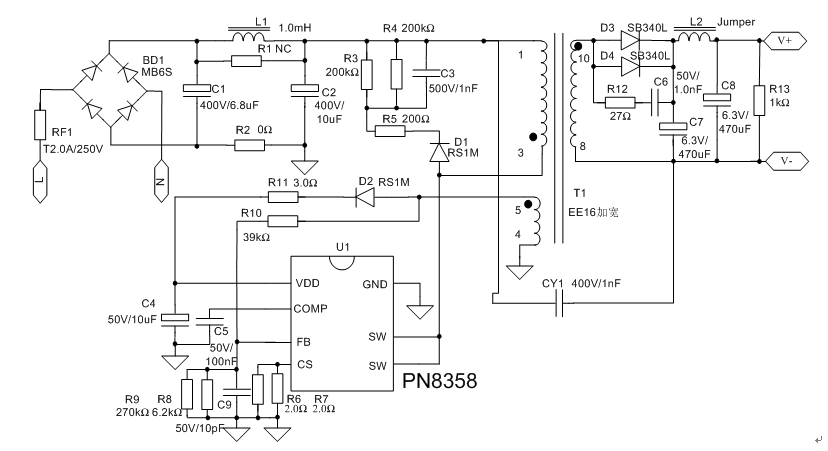

电源原理图

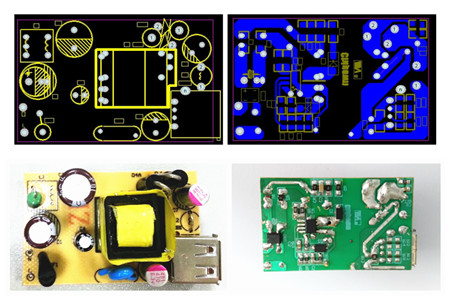

PCB及Demo实物图

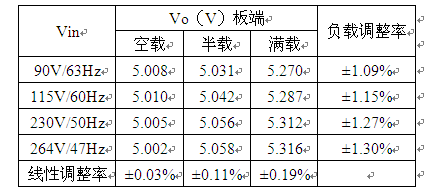

调整率

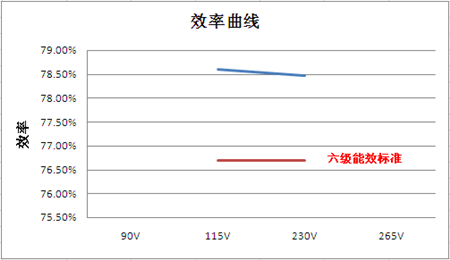

效率曲线

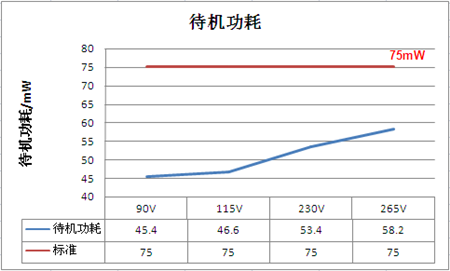

待机功耗
| 概述 | 特征
输入电压：90~265V全电压
输出功率：7.5W
输出电压：5V
输出电流：1.5A±3%效 率：76.65% |
电源原理图
PCB及Demo实物图
测试数据
调整率
效率曲线
待机功耗
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | DB1 | 整流桥 | MB6S | SMD SOIC-4 | 1 | ||
| 2 | C1 | 电解电容 | 400V/6.8uF | Φ 8*12 | 1 | ||
| 3 | C2 | 电解电容 | 400V/10.0uF | Φ 10*16 | 1 | ||
| 4 | C3 | 陶瓷电容 | 500V/1.0nF | SMD 1206 | 1 | ||
| 5 | C4 | 电解电容 | 50V/10uF | Φ 5*11 | 1 | ||
| 6 | C5 | 陶瓷电容 | 50V/100.0nF | SMD 0805 | 1 | ||
| 7 | C6 | 陶瓷电容 | ∮1 | SMD 0805 | 1 | ||
| 8 | C7、C8 | 电解电容 | 6.3V/470uF | Φ 8*14 | 2 | ||
| 9 | C9 | 陶瓷电容 | 50V/10.0pF | SMD 0805 | 1 | ||
| 10 | CY1 | Y1安规电容 | 400V/1nF | 脚距10.0mm | 1 | ||
| 11 | D1、D2 | 二极管 | RS1M | DO-214AC | 2 | ||
| 12 | D3、D4 | 二极管 | SB340L | DO-201AD | 2 | ||
| 13 | L1 | 电感 | 1.0mH | 0510 | 1 | ||
| 14 | L2 | Jumper | 跳线 | 1 | |||
| 15 | RF1 | 保险丝 | T2.0A/250V | 脚距5.0mm | 1 | ||
| 16 | R2 | 贴片电阻 | 0Ω | SMD 1206 | 1 | ||
| 17 | R3、R4 | 贴片电阻 | 200kΩ | SMD 1206 | 2 | ||
| 18 | R5 | 贴片电阻 | 200Ω | SMD 1206 | 1 | ||
| 19 | R6、R7 | 贴片电阻 | 2.0Ω | SMD 1206 | 2 | ||
| 20 | R8 | 贴片电阻 | 6.2kΩ | SMD 0805 | 1 | ||
| 21 | R9 | 贴片电阻 | 270kΩ | SMD 0805 | 1 | ||
| 22 | R10 | 贴片电阻 | 39kΩ | SMD 0805 | 1 | ||
| 23 | R11 | 贴片电阻 | 3.0Ω | SMD 0805 | 1 | ||
| 24 | R12 | 贴片电阻 | 27Ω | SMD 0805 | 1 | ||
| 25 | R13 | 贴片电阻 | 1kΩ | SMD 1206 | 1 | ||
| 26 | T1 | 变压器 | EE16加宽 | 卧式 5+5 | 1 | ||
| 27 | U1 | IC | PN8358 | SOP-7 | 1 |
