非隔离19.2W日光灯单电感驱动方案
电源原理图
PCB及Demo实物图
测试数据
.jpg)
线性调整率与负载调整率
| 概述 | 特征
输入电压：176~264V单电压
输出功率：19.2W
输出电压：80V
输出电流：240mA±3%效 率：92% |

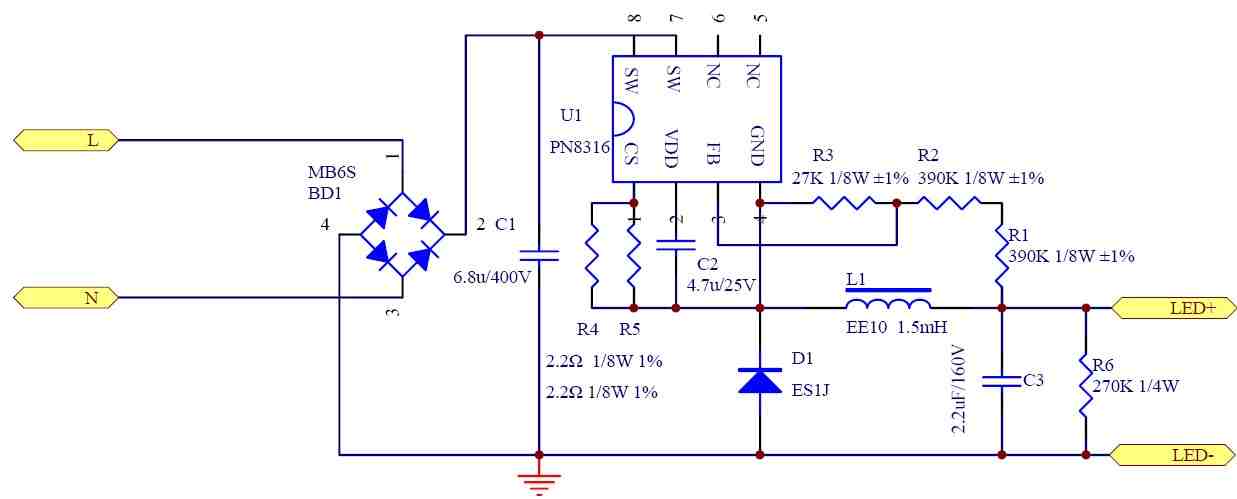

电源原理图

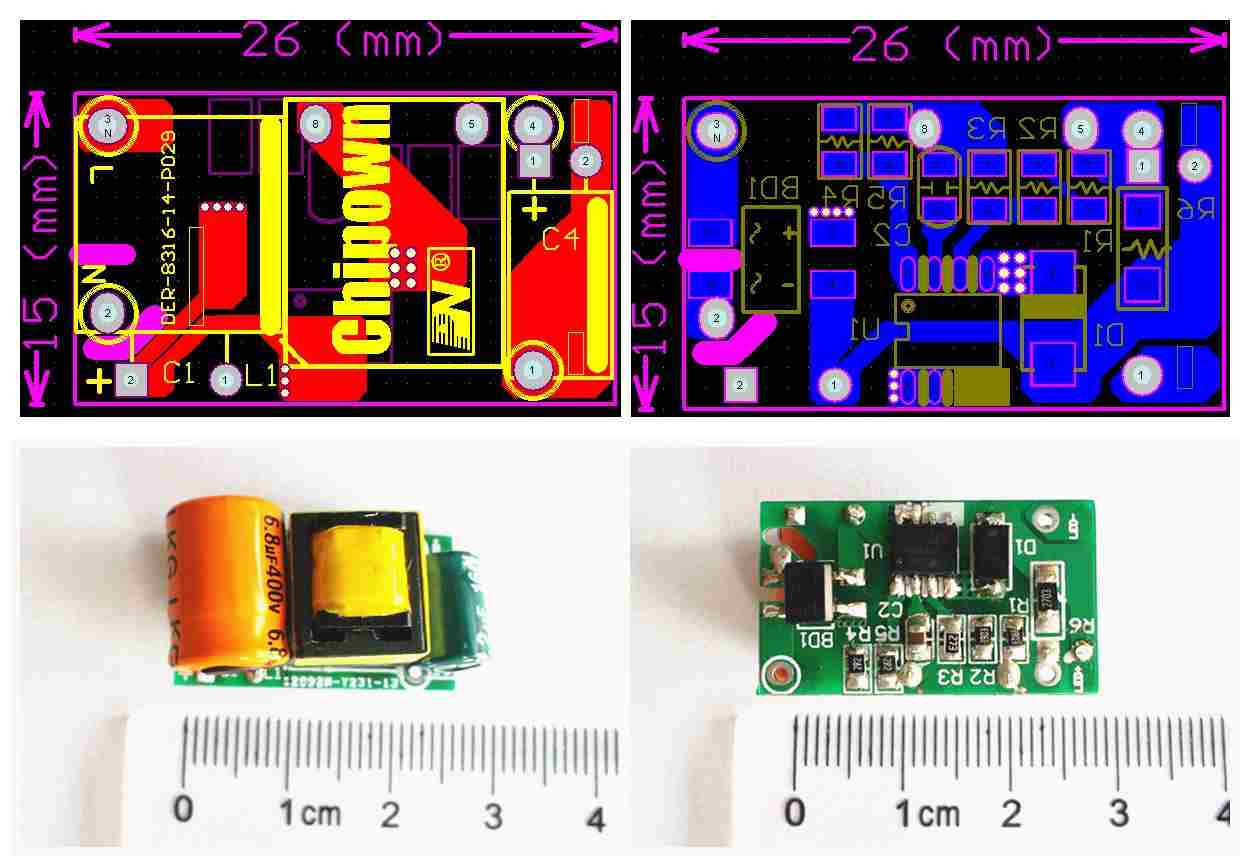

PCB及Demo实物图
测试数据

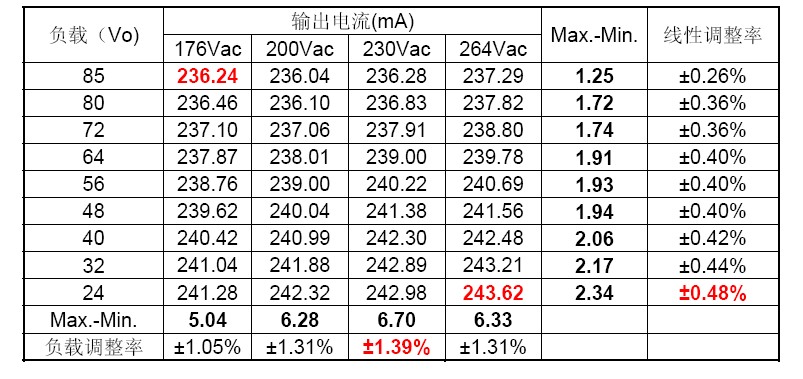

线性调整率与负载调整率

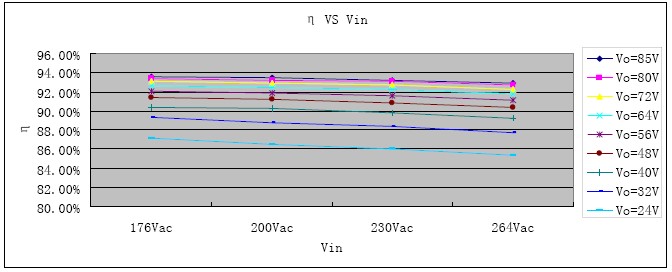

效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 电解电容 | 400V/6.8UF | 8*12 | 1 | ||
| 2 | C2 | 贴片电容 | 4.7uF/25V | 0805 | 1 | ||
| 3 | C3 | 电解电容 | 160V/2.2uF | 6.3*11 | 1 | ||
| 4 | D1 | 快速二极管 | ES1J | SMD | 1 | ||
| 5 | BD1 | 贴片桥堆 | MB6S | SMD | 1 | ||
| 6 | R1、R2 | 贴片电阻 | 390K 1% | 0805 | 2 | ||
| 7 | R3 | 贴片电阻 | 27K 1% | 0805 | 1 | ||
| 8 | R4、R5 | 贴片电阻 | 2.2R 1% | 0805 | 2 | ||
| 9 | R6 | 贴片电阻 | 270K | 1206 | 1 | ||
| 10 | L1 | 电感 | EE10 1.5mH | 4+4 | 1 | ||
| 11 | U1 | IC | PN8316 | SOP8 | 1 | ||
| 12 | PCB | 双面板 | 15*26mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
