非隔离36~50W吸顶灯单电感驱动过认证方案

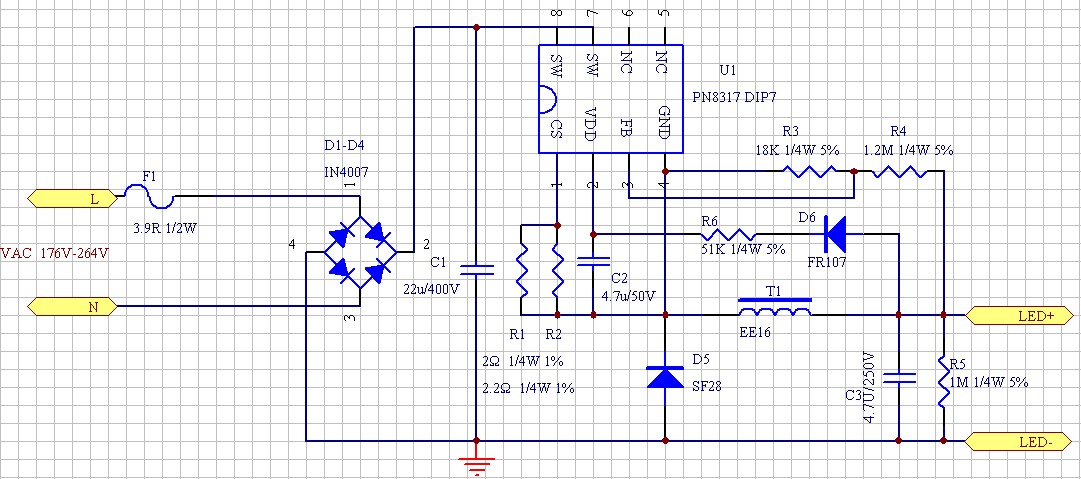

电源原理图
.jpg)

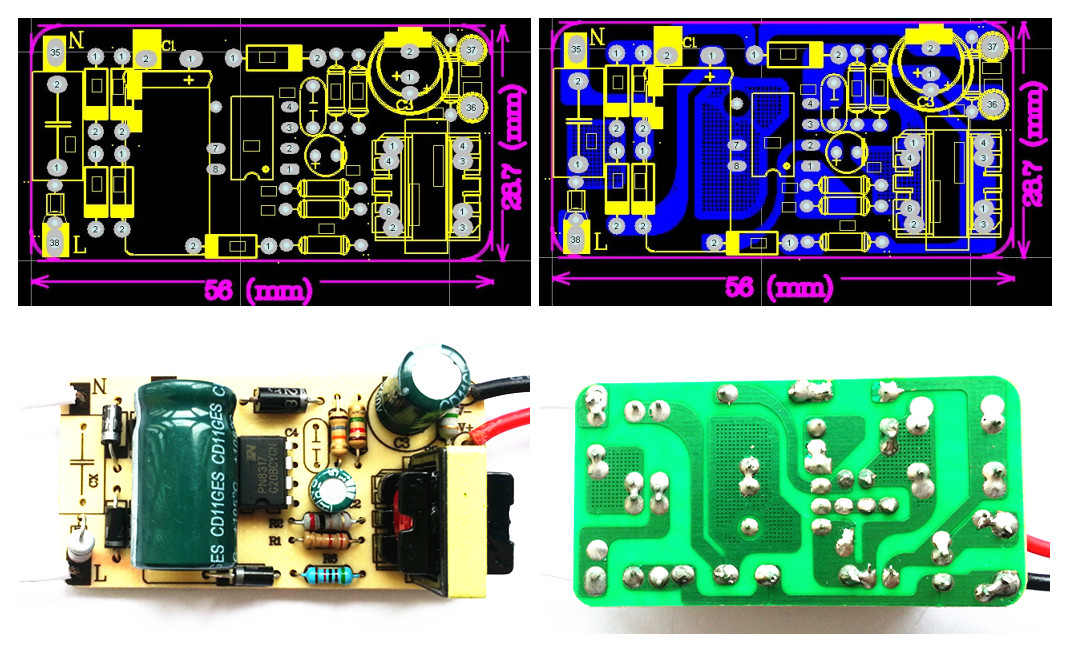

PCB及Demo实物图
.jpg)
| 概述 | 特征
输入电压：176~264V单电压
输出功率：43W
输出电压：170V
输出电流：250mA±3%效 率：94% |
电源原理图
PCB及Demo实物图
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 电解电容 | 22uF/400V | 8*10 | 1 | ||
| 2 | C2 | 电解电容 | 4．7uF/50V | 5*11mm | 1 | ||
| 3 | C3 | 电解电容 | 4.7uF/250V | 8*11 | 1 | ||
| 4 | R1 | 直插电阻 | 2.2R 1%金属膜 | 1/4W | 1 | ||
| 5 | R2 | 直插电阻 | 2R 1%金属膜 | 1/4W | 1 | ||
| 6 | R3 | 直插电阻 | 18K 5%碳膜 | 1/4W | 1 | ||
| 7 | R4 | 直插电阻 | 1.2M 5%碳膜 | 1/4W | 1 | ||
| 8 | R5 | 直插电阻 | 1M 5%碳膜 | 1/4W | 1 | ||
| 9 | R6 | 直插电阻 | 51K | 1/4W | 1 | ||
| 10 | F1 | 保险 | 3.9R 1/2W | 1/2W | 1 | ||
| 11 | D1-D4 | 整流二极管 | 1N4007 1A1000V | DO-41 | 4 | ||
| 12 | D5 | 快恢复二极管 | SF28，2A600V | DO-41 | 1 | ||
| 13 | D6 | 快恢复二极管 | FR107 | DO-41 | 1 | ||
| 14 | U1 | IC | PN8317 | DIP-7 | 1 | ||
| 15 | T1 | 变压器 | EE16 | 5+5 | 1 | ||
| 16 | PCB | 单面板 | 58*23.7mm | 1 |
