非隔离8~24W三段调色灯单电感驱动过认证方案
电源原理图
PCB及Demo实物图
| 概述
此系统是单片机控制，可分段实现所有灯亮，部分灯亮，也可用于日光灯，节能灯，彩灯等灯具及家庭照明分段控制场合，为家居和灯饰智能化产品；应用简单，性价比非常高，比传统的分段式调色成本节约0.2元左右；
PN8316产品手册>> |
特征
输入电压：176~264V单电压
输出功率：24W
输出电压：80V
输出电流：250mA±3%效 率：92% 工作状态：第1次开关正白亮，第2次开关暖白亮，第3次开关同时亮 |

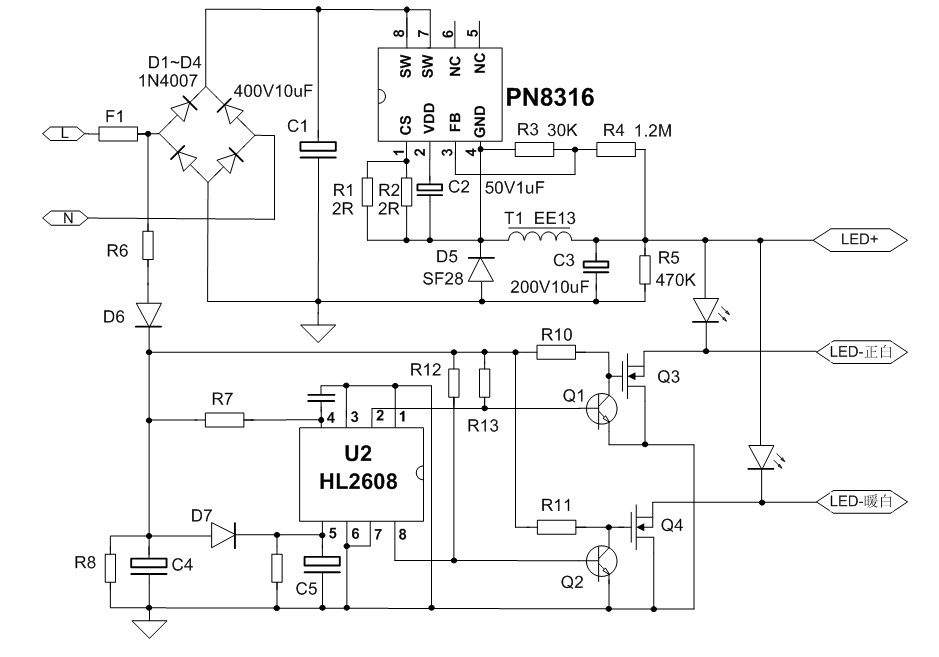

电源原理图

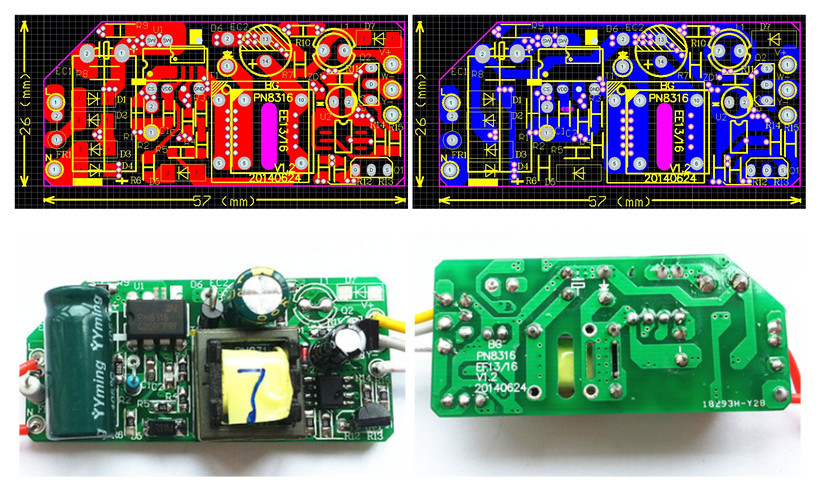

PCB及Demo实物图
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | EC1 | 电解电容 | 15uF/400V | 10*12mm | 1 | ||
| 2 | EC2 | 电解电容 | 10uF/200V | 8*11mm | 1 | ||
| 3 | EC3 | 电解电容 | 10uF/50V | 5*11mm | 1 | ||
| 4 | R1 | 贴片电阻 | 2R ，1% | 1206 | 1 | ||
| 5 | R2 | 插件电阻 | 1.8R ， 1% | 1/4W | 1 | ||
| 6 | R3 | 贴片电阻 | 20K ，1% | 0805 | 1 | ||
| 7 | R4、R5、R7 | 贴片电阻 | 510K ， 5% | 0805 | 3 | ||
| 8 | R6 | 贴片电阻 | 62K 5% | 0805 | 1 | ||
| 9 | R8 | 贴片电阻 | 470K，5% | 1206 | 1 | ||
| 10 | R9 | 贴片电阻 | 120K，5% | 1206 | 1 | ||
| 11 | R10 | 贴片电阻 | 120K，5% | 0805 | 1 | ||
| 12 | R11 | 贴片电阻 | 20K，5% | 0805 | 1 | ||
| 13 | R12、R14 | 贴片电阻 | 100K，5% | 0805 | 2 | ||
| 14 | R13 | 贴片电阻 | 1K，5% | 0805 | 1 | ||
| 15 | R15 | 贴片电阻 | 1K，5% | 0805 | 1 | ||
| 16 | FR1 | 线绕电阻 | 3.9R-0.5W | 1/2W | 1 | ||
| 17 | D1-D4 | 整流二极管 | 1N4007， 1A1000V | DO-41 | 4 | ||
| 18 | D5 | 快恢复二极管 | RSIM | SMD | 1 | ||
| 19 | D6 | 快恢复二极管 | SF28，2A600V | DO-41 | 1 | ||
| 20 | D7 | 整流二极管 | 1N4007， 1A1000V | DO-41 | 1 | ||
| 21 | C1 | 贴片电容 | 2.2uF/50V | 0805 | 1 | ||
| 22 | C2 | 贴片电容 | 10pF/50V | 0805 | 1 | ||
| 23 | ZD1 | 稳压管 | 5.1V, 1% | SOD323 | 1 | ||
| 24 | U1 | IC | PN8316 | DIP-7 | 1 | ||
| 25 | U2 | IC | MCU | SOP -8 | 1 | ||
| 26 | Q1、Q2 | MOS管 | G2002，200V2A | TO-92 | 2 | ||
| 27 | T1 | 变压器 | EE16，2.0mH | 5+5 | 1 | ||
| 28 | PCB | 双面板 | 57*26mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
