12V/3A适配器应用方案

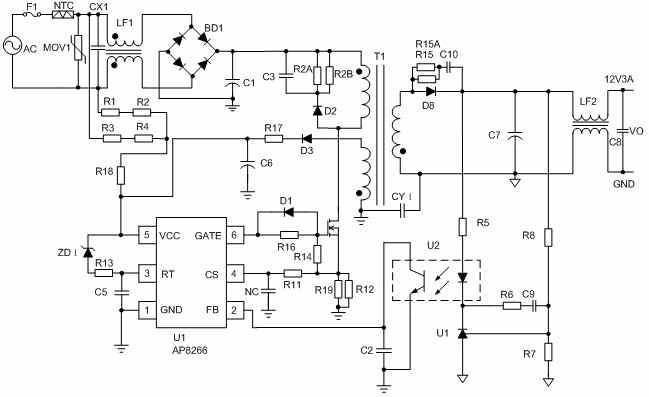

电源原理图
.jpg)

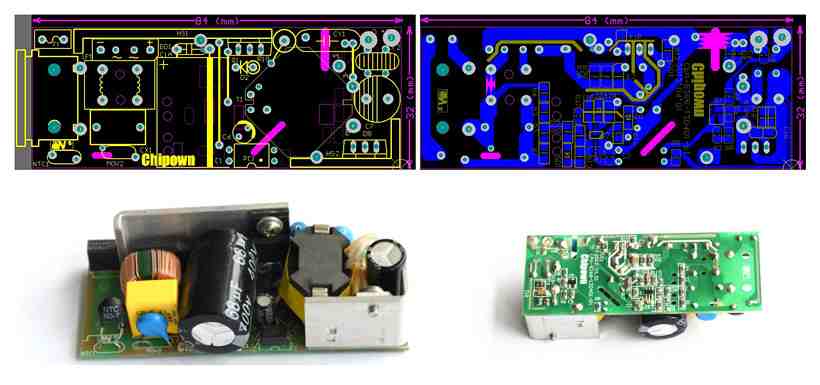

PCB及Demo实物图
.jpg)

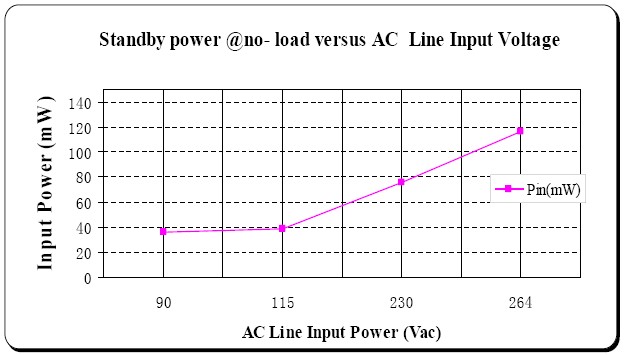

测试数据
.jpg)

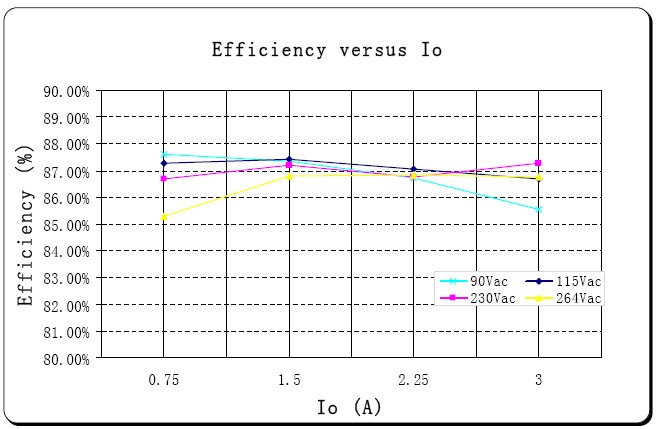

效率曲线图
| 概述 | 特征
输入电压：85~265V全电压
输出功率：36W
输出电压：12V
输出电流：3A±3%效 率：86% |
电源原理图
PCB及Demo实物图
测试数据
效率曲线图
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | NTC | 跳线 | ∮1 | 1 | |||
| 2 | CX1 | X电容 | 0.33uF/250V | P=10mm | 1 | ||
| 3 | MOV1 | 压敏电阻 | 7D471K | P=8mm | 1 | ||
| 4 | CY1 | Y电容 | Y1 222/250V(102) | P=10mm | 1 | ||
| 5 | R19 | 插件电阻 | 1R | 2W | 1 | ||
| 6 | R18 | 贴片电阻 | 470KΩ, ±5% | SMD/0805 | 1 | ||
| 7 | R1,R2,R3,R4 | 贴片电阻 | 750KΩ, ±5% | SMD/0805 | 4 | ||
| 8 | R16 | 贴片电阻 | 20Ω, ±5% | SMD/0805 | 1 | ||
| 9 | R17 | 贴片电阻 | 10Ω,±5% | SMD/0805 | 1 | ||
| 10 | R13,R5 | 贴片电阻 | 1KΩ,±5% | SMD/0805 | 1 | ||
| 11 | R7 | 贴片电阻 | 10KΩ, ±1% | SMD0805 | 1 | ||
| 12 | R8 | 贴片电阻 | 39KΩ, ±1% | SMD/0805 | 1 | ||
| 13 | R15，R15A | 贴片电阻 | 47Ω,±5% | SMD/1206 | 2 | ||
| 14 | R11 | 贴片电阻 | 680Ω,±5% | SMD/0805 | 1 | ||
| 15 | R12 | 贴片电阻 | 1.8Ω, ±5% | SMD/1206 | 1 | ||
| 16 | R6 | 贴片电阻 | 27KΩ, ±1% | SMD/0805 | 1 | ||
| 17 | C9 | 贴片电容 | 472/50V ±10% | SMD/0805 | 1 | ||
| 18 | C5，C2 | 贴片电容 | 103/50V ±10% | SMD/0805 | 1 | ||
| 19 | C10 | 贴片电容 | 102/500V ±10% | SMD/1206 | 1 | ||
| 20 | C8 | 贴片电容 | 104/50V ±10% | SMD/0805 | 1 | ||
| 21 | C1 | 电解电容 | 68uF/400V | 18*25mm | 1 | ||
| 22 | C6 | 电解电容 | 22uF/50V | 5*11mm | 1 | ||
| 23 | C7 | 电解电容 | 2200uF/16V | 10*16mm | 1 | ||
| 24 | C3 | 贴片电容 | 472/500V ±10% | SMD/1206, | 1 | ||
| 25 | Q1 | MOSFET | HFS6N60S | TO-220F | 1 | ||
| 26 | D8 | 肖特基 | STPS20100CT | TO-220AB | 1 | ||
| 27 | T1 | 变压器 | 850uH | RM-8 6+6 | 1 | ||
| 28 | F1 | 保险丝 | T2A/250V | 1 | |||
| 29 | U1 | IC | TL431 | SOT-23 | 1 | ||
| 30 | PC1 | 光耦 | PC817 | DIP-4 | 1 | ||
| 31 | ZD1 | 稳压二极管 | 18V 1/2W | LL34 | 1 | ||
| 32 | BD1 | 整流桥 | KBP307 | 1 | |||
| 33 | D2 | 二极管 | FR107 | DO-41 | 1 | ||
| 34 | D1，D3 | 二极管 | LL4148 | SMD | 1 | ||
| 35 | D2 阴极 | 磁珠 | FAIR-RITE | 3.5X1.3X3.25 | 1 | ||
| 36 | LF1 | 输入共模电感 | 20mH | UU9.8 | 1 | ||
| 37 | LF2 | 输出共模电感 | 200uH | T9*5*3 | 1 | ||
| 38 | U1 | IC | AP8266 | SOT23-6 | 1 | ||
| 39 | HS1 | 散热片 | for mos T=2.0mm | 1 | |||
| 40 | HS2 | 散热片 | for schottky T=2.0mm | 1 | |||
| 41 | J1，J2 | 跳线 | Ø0.6*(5+10+5)mm | 2 | |||
| 42 | PCB | 单面板 | 84*32mm | 1 |
