12V/1.5A适配器应用方案

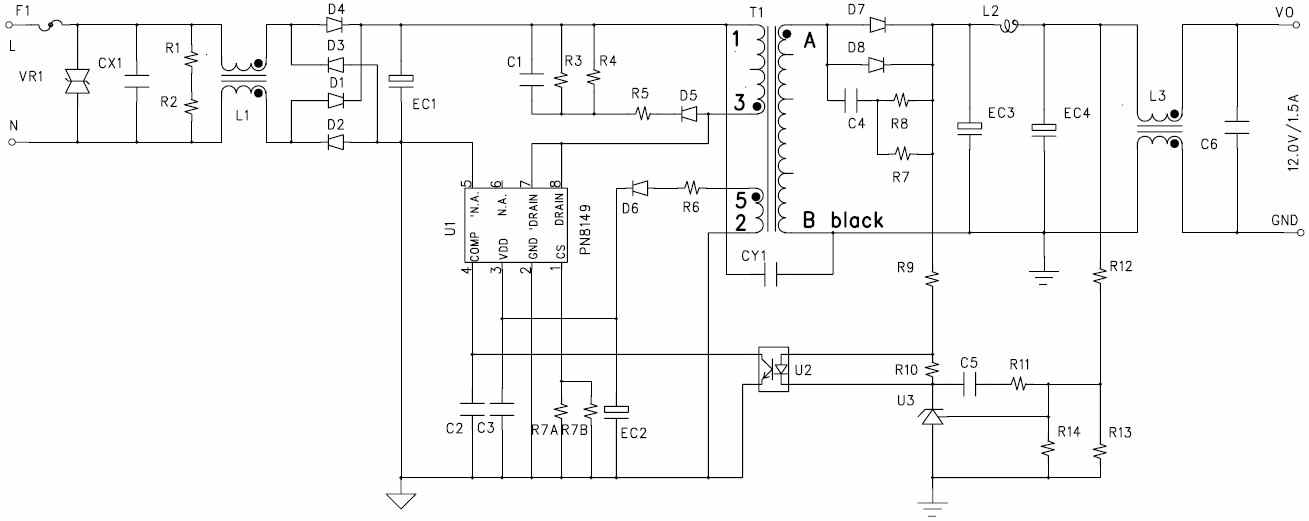

电源原理图
.jpg)

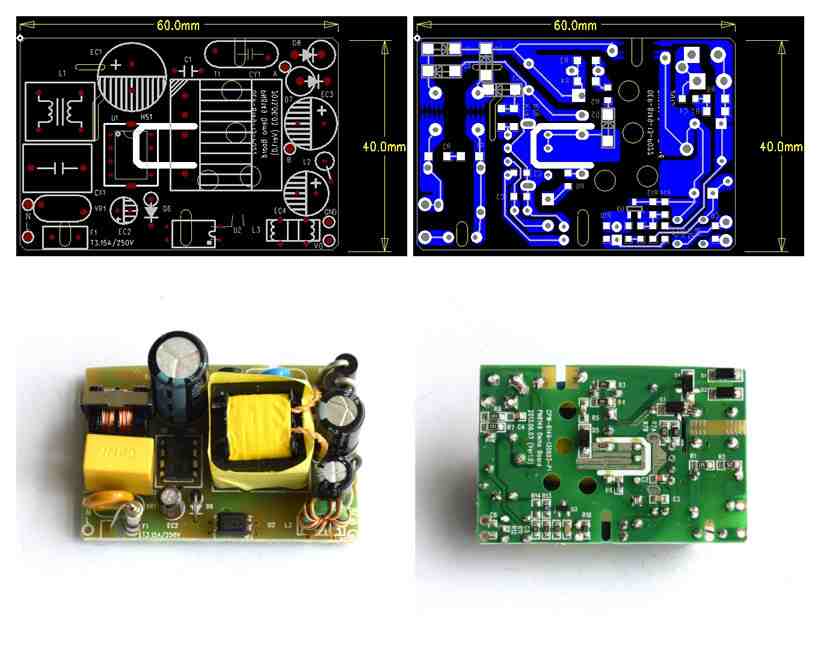

PCB及Demo实物图
.jpg)
.jpg)

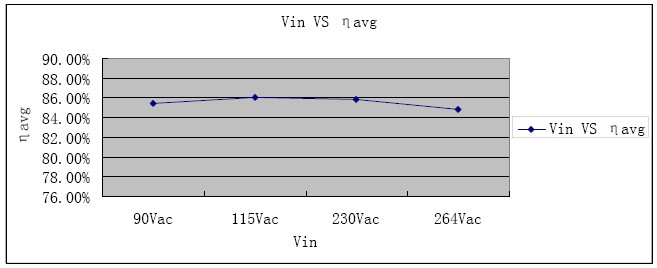

效率曲线图

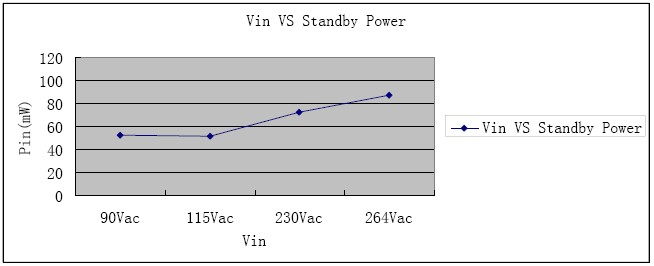

待机功耗
| 概述 | 特征
输入电压：90~265V全电压
输出功率：18W
输出电压：12V
输出电流：1.5A±3%效 率：85% |
电源原理图
PCB及Demo实物图
测试数据
效率曲线图
待机功耗
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 陶瓷电容 | 1KV/1.0nF | DIP 脚距5.0mm | 1 | ||
| 2 | C2 | 电容 | 50V/1.0nF | SMD 0805 | 1 | ||
| 3 | C3 | 电容 | 50V/10.0nF | SMD 0805 | 1 | ||
| 4 | C4 | 电容 | 100V/1.0nF | SMD 0805 | 1 | ||
| 5 | C5 | 电容 | 50V/33.0nF | SMD 0805 | 1 | ||
| 6 | CX1 | X安规电容 | 275V/0.33uF | DIP 脚距10.0mm | 1 | ||
| 7 | CY1 | Y1安规电容 | 400V/2.2nF | DIP 脚距10.0mm | 1 | ||
| 8 | EC1 | 电解电容 | 400V/33uF | Φ 13.0*20 | 1 | ||
| 9 | EC2 | 电解电容 | 50V/22uF | Φ 5*11 | 1 | ||
| 10 | EC3 | 电解电容 | 25V/680uF | Φ 10*16 | 1 | ||
| 11 | EC4 | 电解电容 | 25V/470uF | Φ 8*11 | 1 | ||
| 12 | D1~D5 | 二极管 | M7 | SMD DO-214AC | 5 | ||
| 13 | D6 | 二极管 | 1N4007 | DIP DO-41 | 1 | ||
| 14 | D7、D8 | 肖特基 | SB560 | DIP DO-201 | 2 | ||
| 15 | F1 | 保险丝 | T3.15A/250V | DIP 脚距5.0mm | 1 | ||
| 16 | L1 | 电感 | 20mH | UU9.8 | 1 | ||
| 17 | L2 | 电感 | 1uH | DIP 3.5*9mm | 1 | ||
| 18 | L3 | 电感 | 100uH | DIP T9*5*3 | 1 | ||
| 19 | R1、R2 | 电阻 | 1.2MΩ | SMD 1206 | 2 | ||
| 20 | R5 | 电阻 | 0Ω | SMD 0805 | 1 | ||
| 21 | R3、R4 | 电阻 | 390KΩ | SMD 1206 | 2 | ||
| 22 | R6 | 电阻 | 6.8Ω | SMD 0805 | 1 | ||
| 23 | R7A | 电阻 | 1.8Ω | SMD 1206 | 1 | ||
| 24 | R7B | 电阻 | 1.2Ω | SMD 1206 | 1 | ||
| 25 | R7、R8 | 电阻 | 100Ω | SMD 1206 | 2 | ||
| 26 | R9 | 电阻 | 1KΩ | SMD 0805 | 1 | ||
| 27 | R10、R11、R13 | 电阻 | 10KΩ | SMD 0805 | 3 | ||
| 28 | R12 | 电阻 | 39KΩ | SMD 0805 | 1 | ||
| 29 | U1 | IC | PN8149 | DIP-7 | 1 | ||
| 30 | T1 | 变压器 | EF20 | 卧式 5+5 | 1 | ||
| 31 | U2 | 光耦 | PC817 | DIP-4 | 1 | ||
| 32 | U3 | 基准 | TL431 | SOT-23 | 1 | ||
| 33 | VR1 | 压敏电阻 | 10D471 | DIP 脚距7.5mm | 1 | ||
| 34 | PCB | 双面板 | 40*60mm | 1 |
