12V/1A适配器应用方案

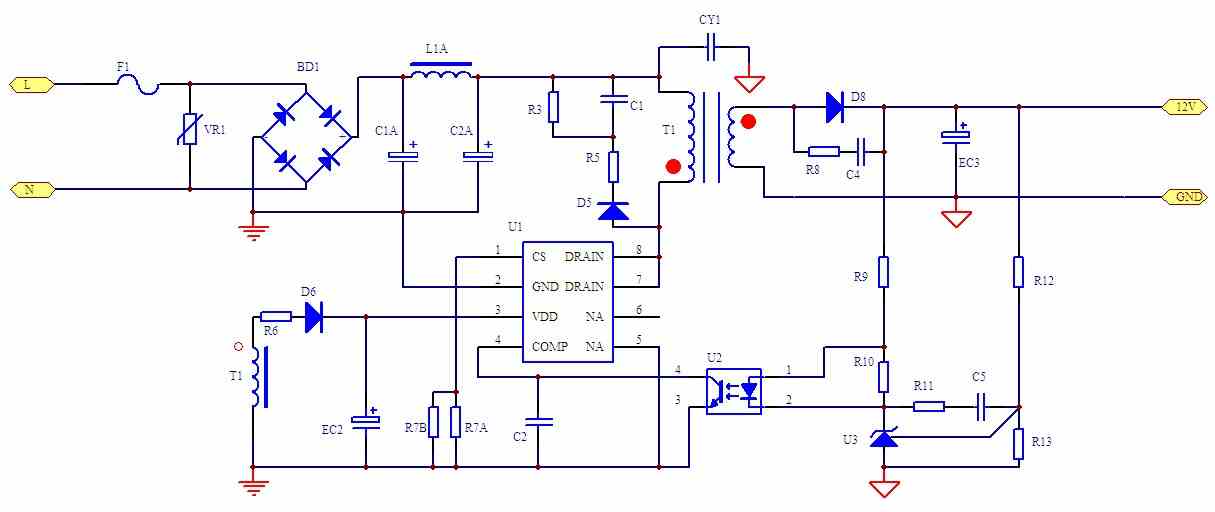

电源原理图
.jpg)

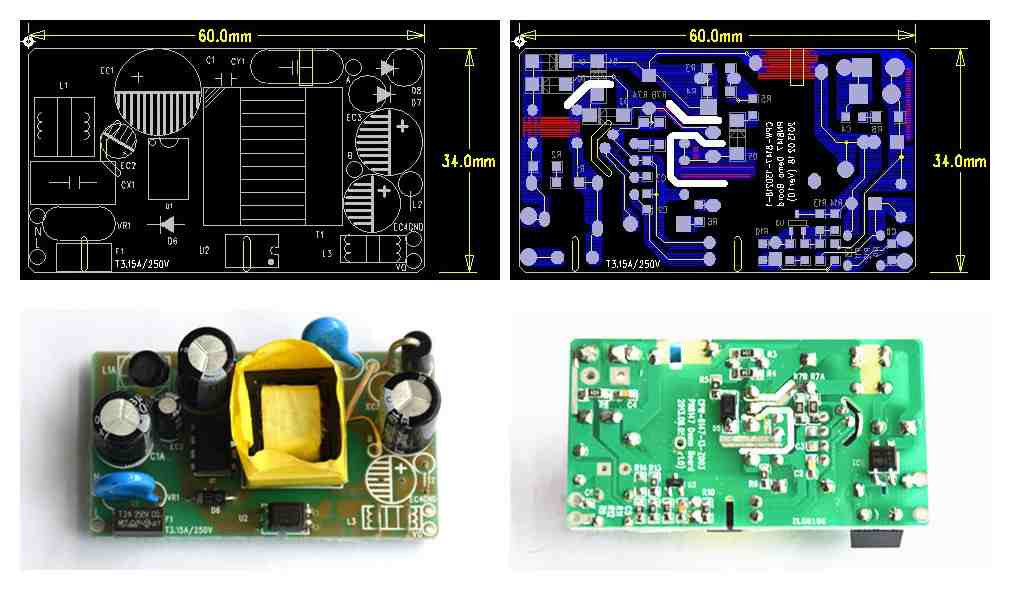

PCB及Demo实物图
测试数据

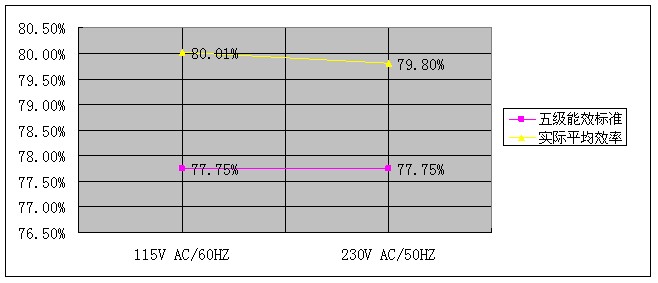

效率曲线图

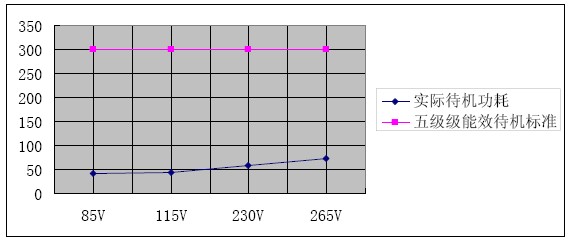

待机功耗
| 概述 | 特征
输入电压：85~265V全电压
输出功率：12W
输出电压：12V
输出电流：1A±3%效 率：80% |
电源原理图
PCB及Demo实物图
测试数据
效率曲线图
待机功耗
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 陶瓷电容 | 1KV/2200PF | DIP 脚距5.0mm | 1 | ||
| 2 | C2 | 贴片电容 | 50V/4.7nF | SMD 0805 | 1 | ||
| 3 | C4 | 贴片电容 | 200V/1000PF | SMD 0805 | 1 | ||
| 4 | C5 | 贴片电容 | 50V/47.0nF | SMD 0805 | 1 | ||
| 5 | CY1 | Y1安规电容 | 400V/2.2nF | DIP 脚距10.0mm | 1 | ||
| 6 | C1A | 电解电容 | 400V/6.8uF | Φ 10*12 | 1 | ||
| 7 | C2A | 电解电容 | 400V/10uF | Φ 10*16 | 1 | ||
| 8 | EC2 | 电解电容 | 50V/10uF | Φ 5*11 | 1 | ||
| 9 | EC3 | 电解电容 | 16V/1000uF | Φ 10*14 | 1 | ||
| 10 | BD1 | 桥堆 | MB6S | SMD SOIC | 1 | ||
| 11 | D5 | 二极管 | FR107 | SMD DO-214AC | 1 | ||
| 12 | D6 | 二极管 | IN4007 | DIP DO-41 | 1 | ||
| 13 | D8 | 肖特基二极管 | SR3100 | DIP DO-201 | 1 | ||
| 14 | F1 | 保险丝 | T2A/250V | DIP 脚距5.0mm | 1 | ||
| 15 | L1A | 工字电感 | 1mH | 6*8 0.16线径 | 1 | ||
| 16 | L1、L2、L3 | 跳线 | 0.5*5*5mm | 3 | |||
| 17 | VR1 | 压敏电阻 | 10D 471K | DIP 脚距7.5mm | 1 | ||
| 18 | R3、R4 | 贴片电阻 | 150KΩ | SMD 1206 | 2 | ||
| 19 | R5 | 贴片电阻 | 150Ω | SMD 0805 | 1 | ||
| 20 | R6 | 贴片电阻 | 5.1Ω | SMD 0805 | 1 | ||
| 21 | R7A R7B | 贴片电阻 | 1.5Ω | SMD 1206 | 2 | ||
| 22 | R8 | 贴片电阻 | 100Ω | SMD 1206 | 1 | ||
| 23 | R9 | 贴片电阻 | 1K | SMD 0805 | 1 | ||
| 24 | R10 | 贴片电阻 | 10KΩ | SMD 0805 | 1 | ||
| 25 | R11 R12 | 贴片电阻 | 39KΩ | SMD 0805 | 2 | ||
| 26 | R13 | 贴片电阻 | 10KΩ | SMD 0805 | 1 | ||
| 27 | U1 | IC | PN8147 | DIP-7 | 1 | ||
| 28 | T1 | 变压器 | EE19 | 卧式 5+5 2.2mH | 1 | ||
| 29 | U2 | 光耦 | PC817 | DIP-4 | 1 | ||
| 30 | U3 | 基准 | TL431 | SOT-23 | 1 | ||
| 31 | PCB | 双面板 | 60*34mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
