隔离3~5W射灯三绕组过认证驱动方案

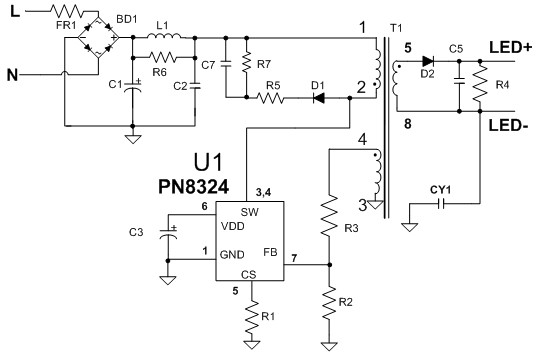

电源原理图
.jpg)

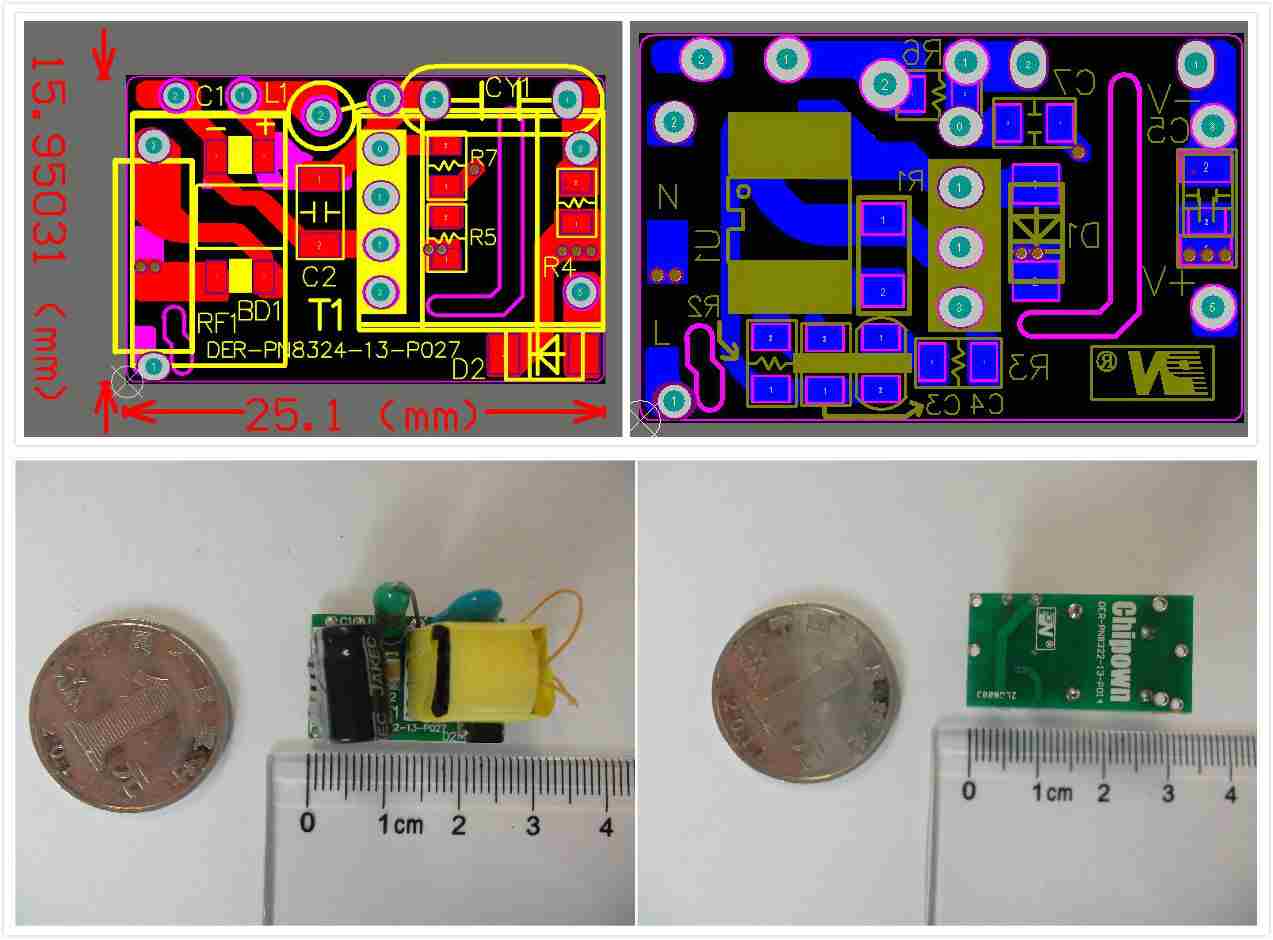

PCB及Demo实物图
测试数据
.jpg)

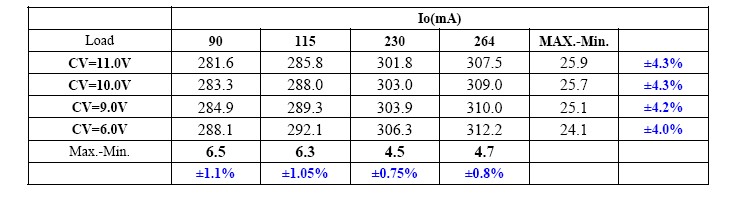

输出电流

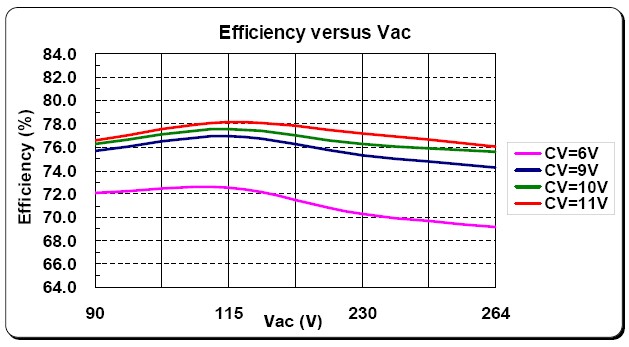

效率
| 概述 | 特征
输入电压：9064V全电压
输出功率：3W
输出电压：10V
输出电流：300mA±3%效 率：75% |
电源原理图
PCB及Demo实物图
测试数据
输出电流
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6S | SMD | 1 | ||
| 2 | C1 | 电解电容 | 400V/4.7UF | 8*10 | 1 | ||
| 3 | C2 | 贴片电容 | 500V/220nF | 1206 | 1 | ||
| 4 | C3 | 贴片电容 | 25V/10UF | 0805 | 1 | ||
| 5 | C5 | 贴片电容 | 25V/10UF | 1206 | 1 | ||
| 6 | C7 | 贴片电容 | 250V/1nF | 0805 | 1 | ||
| 7 | CY1 | Y1电容 | 250V, 1nF | P=10mm | 1 | ||
| 8 | D1 | 二极管 | M7 | SMD | 1 | ||
| 9 | D2 | 肖特基二极管 | SS1100 | SMD | 1 | ||
| 10 | L1 | 色环电感 | 4.7mH | 0510 | 1 | ||
| 11 | R1 | 贴片电阻 | 1.9R | 1206 | 1 | ||
| 12 | R2 | 贴片电阻 | 24K | 0805 | 1 | ||
| 13 | R3 | 贴片电阻 | 39K | 0805 | 1 | ||
| 14 | R4 | 贴片电阻 | 10K | 0805 | 1 | ||
| 15 | R5 | 贴片电阻 | 120R | 0805 | 1 | ||
| 16 | R6 | 贴片电阻 | 4.7K | 0805 | 1 | ||
| 17 | R7 | 贴片电阻 | 200k | 0805 | 1 | ||
| 18 | RF1 | 绕线电阻 | 10R，小型化 | 1W | 1 | ||
| 19 | T1 | 变压器 | 1.8mH | EE-10 卧式 4+4 | 1 | ||
| 20 | U1 | IC | PN8322 | SOP-8 | 1 | ||
| 21 | PCB | 双面板 | 25*16mm | 1 |
