隔离3W射灯双绕组驱动方案

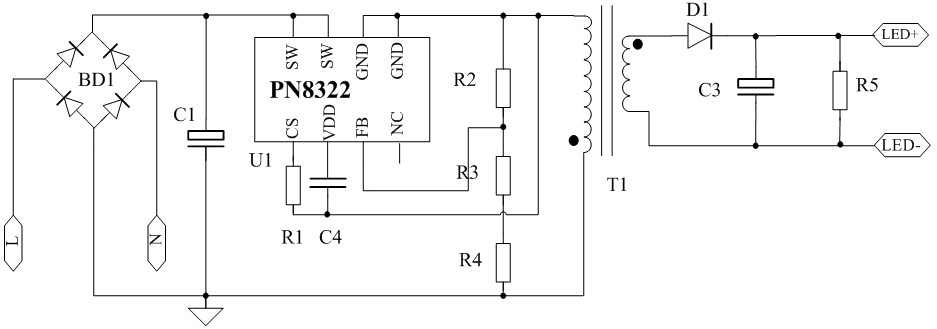

电源原理图
.jpg)

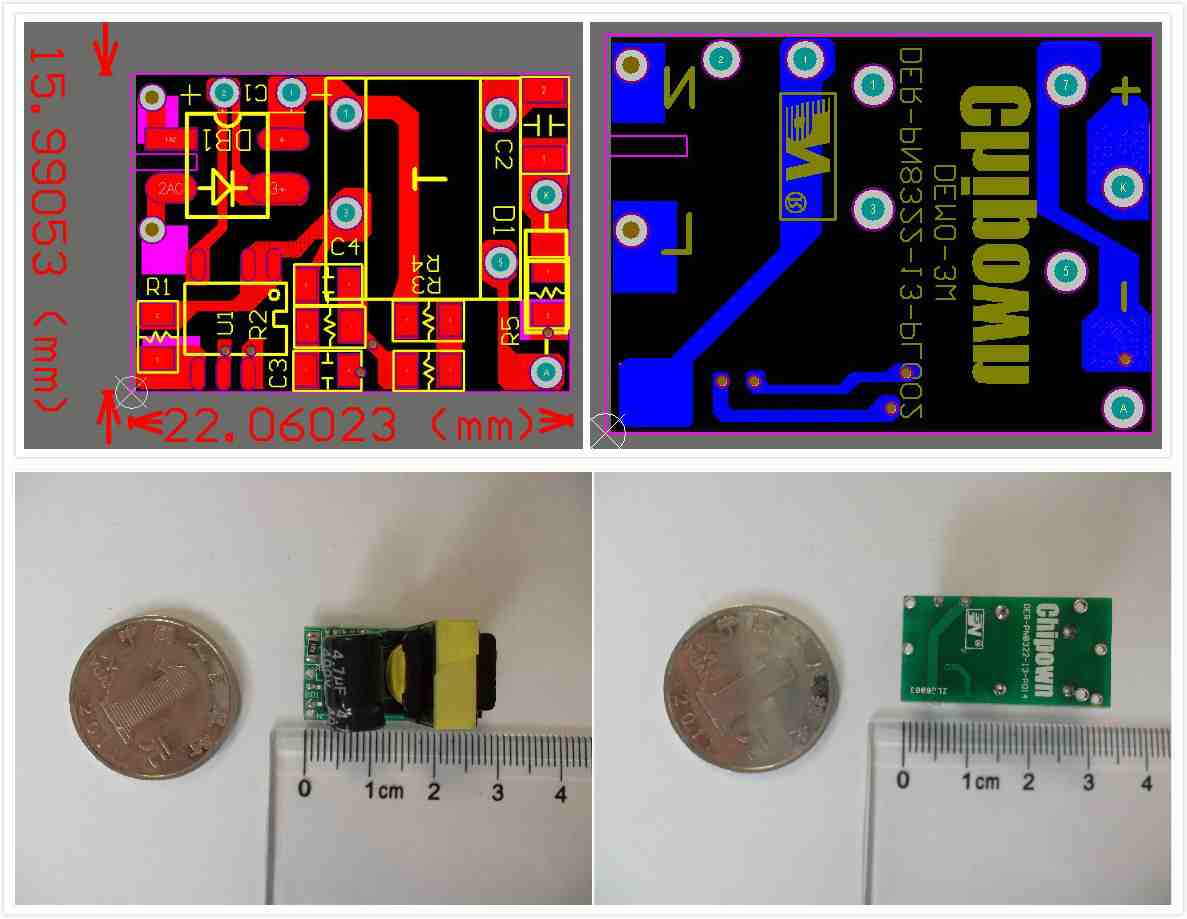

PCB及Demo实物图
测试数据
.jpg)

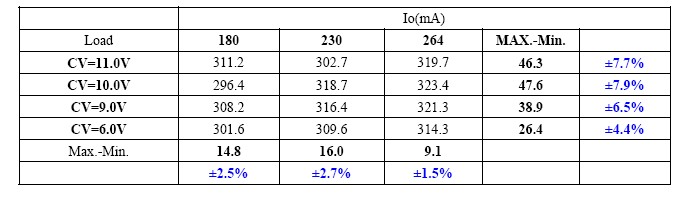

输出电流

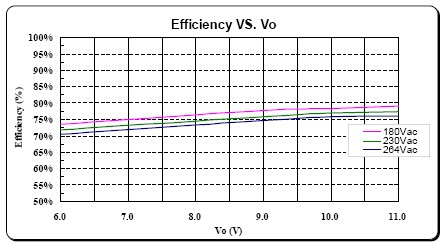

效率
| 概述
此系统供了一种基于PN8322 10V/300mA的单路输出开关电源。该电源能够提供300mA电流驱动，在整灯内外部环境温度为
PN8322产品手册 |
特征
输入电压：180~264V全电压
输出功率：3W
输出电压：10V
输出电流：300mA±3%效 率：78% |
电源原理图
PCB及Demo实物图
测试数据
输出电流
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6S | SMD | 1 | ||
| 2 | C1 | 电解电容 | 400V/4.7UF | 8*10 | 1 | ||
| 3 | C3 | 贴片电容 | 25V/2.2UF | 0805 | 1 | ||
| 4 | C4 | 贴片电容 | 25V/1UF | 0805 | 1 | ||
| 5 | D1 | 肖特基二极管 | SS1100 | SMD | 1 | ||
| 6 | R1 | 贴片电阻 | 2.2R | 0805 | 1 | ||
| 7 | R2 | 贴片电阻 | 24K | 0805 | 1 | ||
| 8 | R3、R4 | 贴片电阻 | 270K | 0805 | 2 | ||
| 9 | R5 | 贴片电阻 | 10K | 0805 | 1 | ||
| 10 | T1 | 变压器 | EE-10 4+4, 1.8mH | EE-10 4+4, | 1 | ||
| 11 | U1 | IC | PN8322 | SOP-8 | 1 | ||
| 12 | PCB | 双面板 | 21*14mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
