隔离9~12W球泡灯反激驱动方案

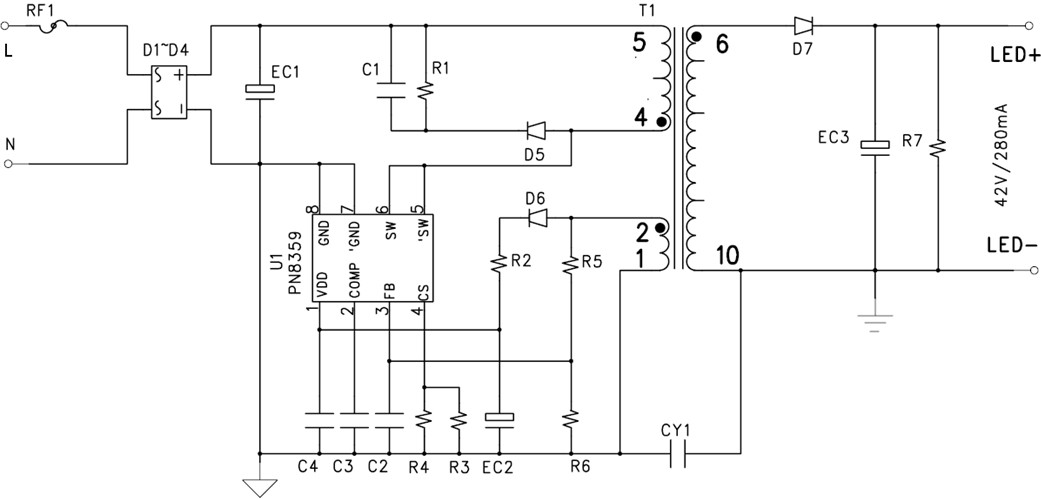

电源原理图
.jpg)

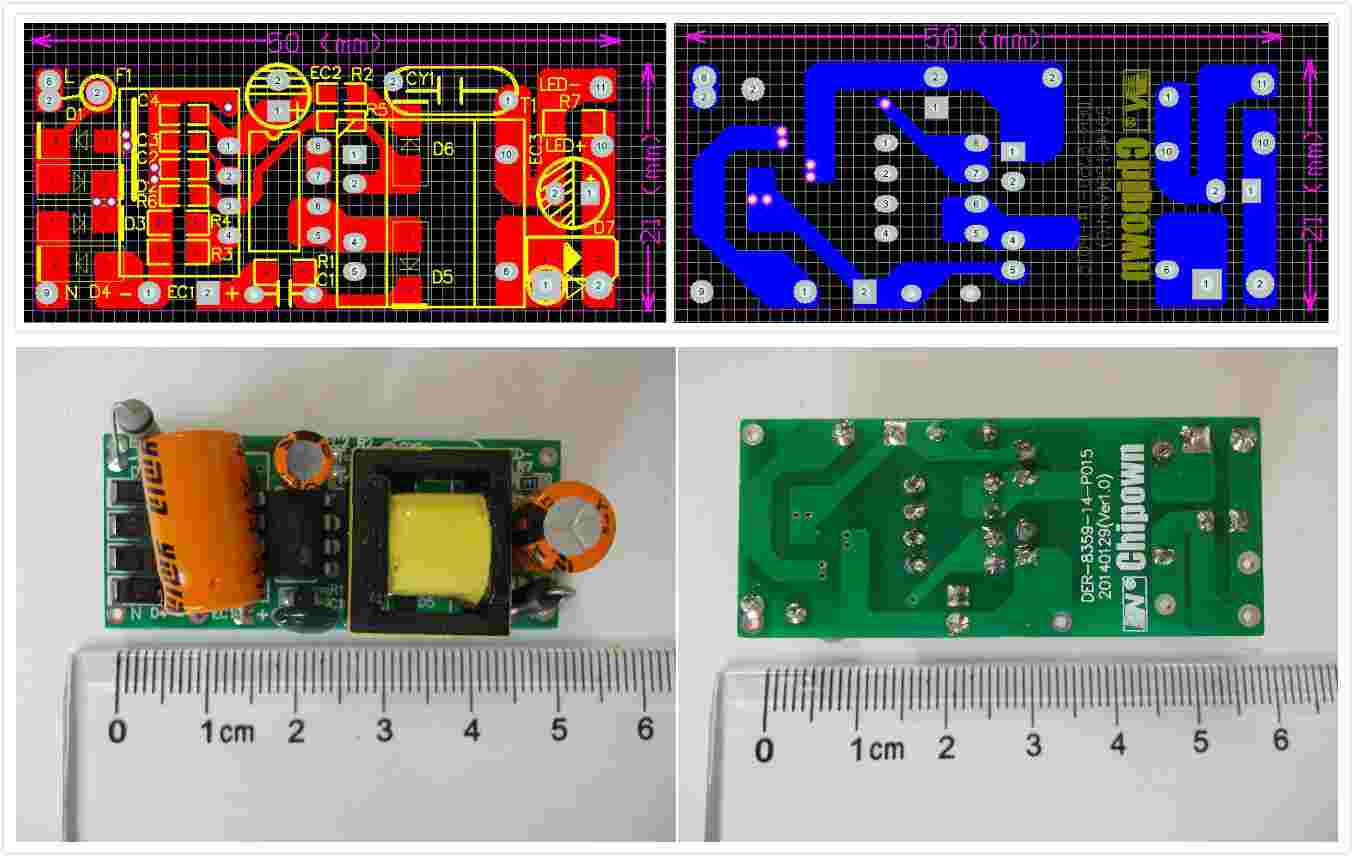

PCB及Demo实物图
测试数据
.jpg)

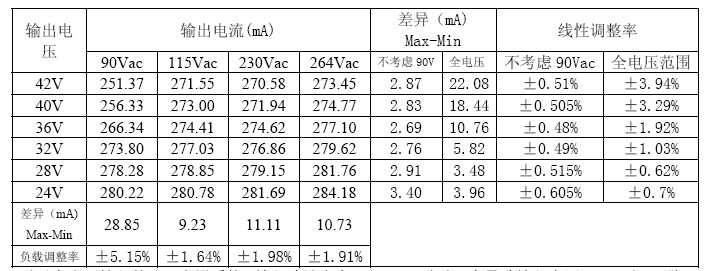

线性调整率与负载调整率

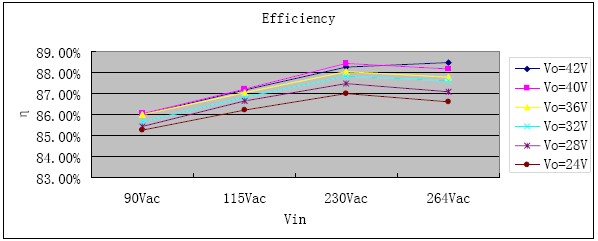

效率
| 概述 | 特征
输入电压：90~264V全电压
输出功率：12W
输出电压：42V
输出电流：280mA±3%效 率：85% |
电源原理图
PCB及Demo实物图
测试数据
线性调整率与负载调整率
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | EC1 | 电解电容 | 400V/10uF | Φ 10*16 | 1 | ||
| 2 | EC2 | 电解电容 | 50V/10uF | Φ 5*11 | 1 | ||
| 3 | EC3 | 电解电容 | 50V/47uF | Φ 8*12 | 1 | ||
| 4 | C1 | 瓷片电容 | 1KV/1.0nF | DIP 脚距5.0mm | 1 | ||
| 5 | C2 | 贴片电容 | 50V/10pF | SMD 0805 | 1 | ||
| 6 | C3 | 贴片电容 | 50V/100nF | SMD 0805 | 2 | ||
| 7 | D1~D5 | 二极管 | M7 | SMD SMA | 5 | ||
| 8 | D6 | 二极管 | RS1M | SMD SMA | 1 | ||
| 9 | D7 | 二极管 | SF26 | DIP DO-15 | 1 | ||
| 10 | FR1 | 保险电阻 | 2.2Ω/0.5W | DIP 1/2W | 1 | ||
| 11 | T1 | 变压器 | EE16 | 卧式4+4 | 1 | ||
| 12 | R1 | 电阻 | 220KΩ | SMD 1206 | 1 | ||
| 13 | R2 | 电阻 | 10Ω | SMD 0805 | 1 | ||
| 14 | R3、R4 | 电阻 | 2.0Ω | SMD 1206 | 2 | ||
| 15 | R5、R7 | 电阻 | 39KΩ | SMD 0805 | 2 | ||
| 16 | R6 | 电阻 | 3.6KΩ | SMD 0805 | 1 | ||
| 17 | U1 | IC | PN8359 | DIP-8 | 1 | ||
| 18 | PCB | 双面板 | 33.2*38.5mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
1、成本核算可以帮您更便捷的计算出Demo成本。
2、您只需选折加工类型，并填写器件的单价，点击确认提交，系统将自动为您核算成本。
3、您也可以根据自己的实际需要修改单价价格来进行计算。
