隔离5~12W球泡灯双绕组驱动方案
电源原理图
.jpg)
PCB及Demo实物图
测试数据
.jpg)
线性调整率与负载调整率
效率
| 概述 | 特征
输入电压：90~264V全电压
输出功率：12W
输出电压：42V
输出电流：290mA±3%效 率：82% |

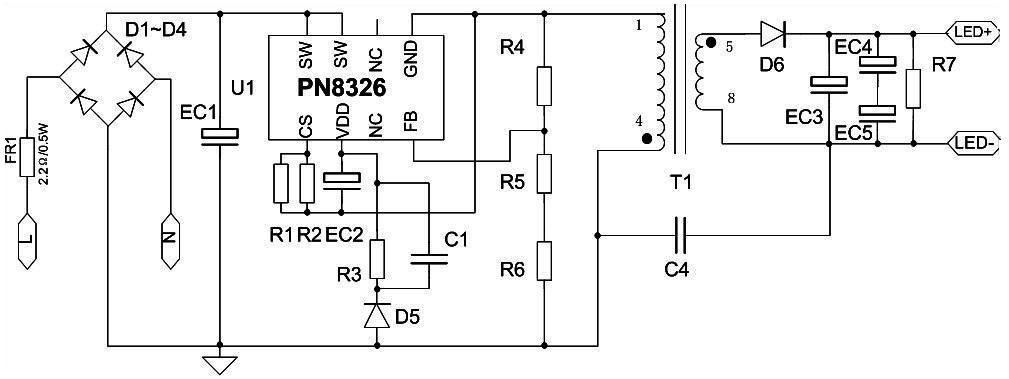

电源原理图

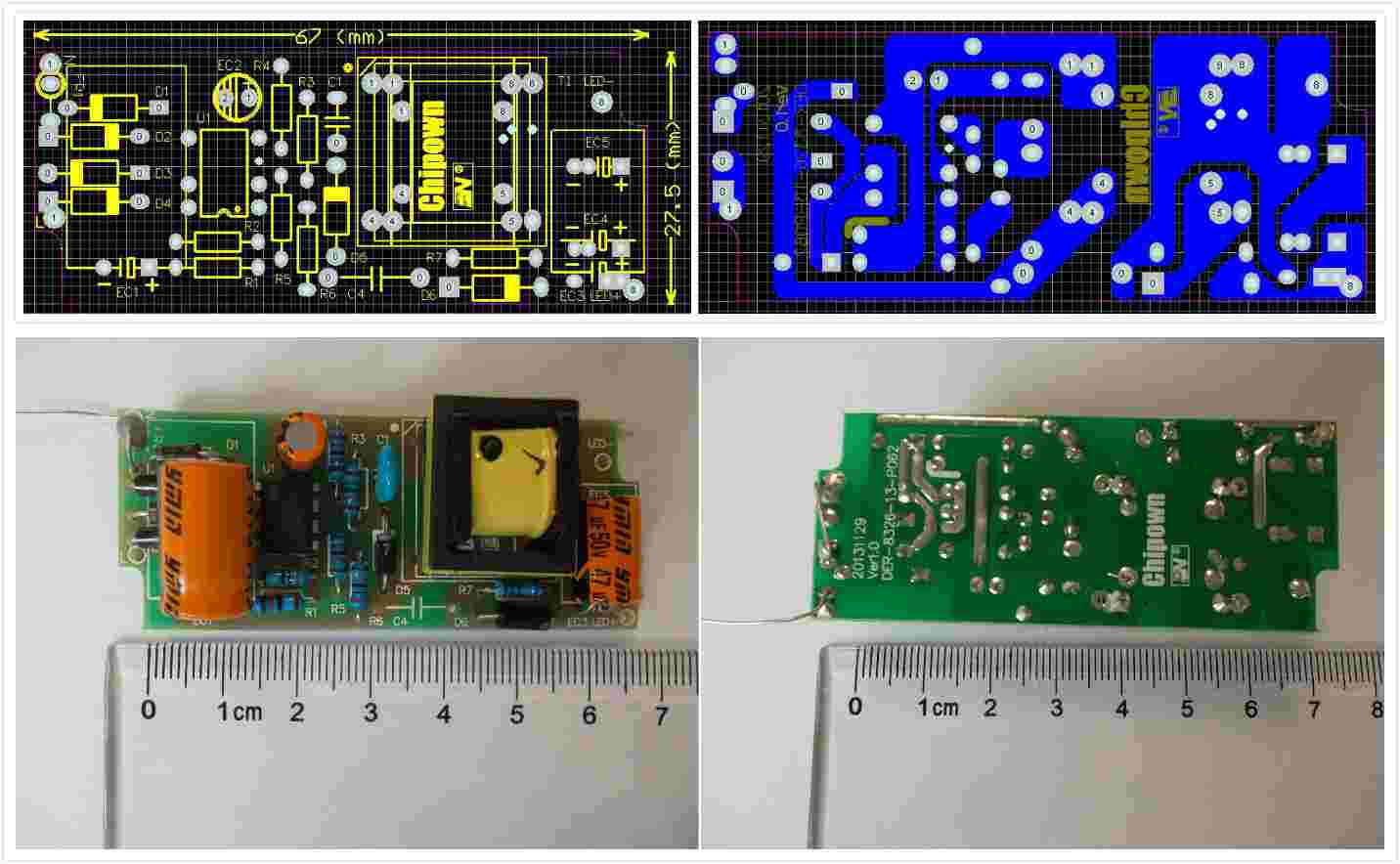

PCB及Demo实物图
测试数据

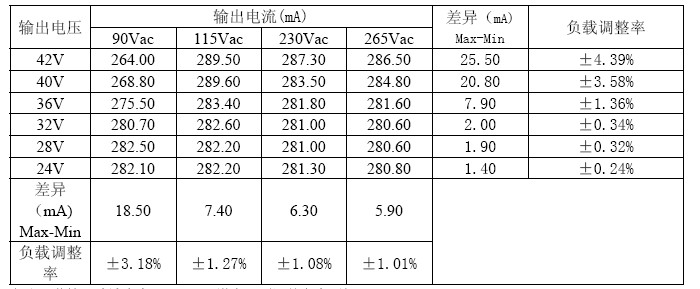

线性调整率与负载调整率

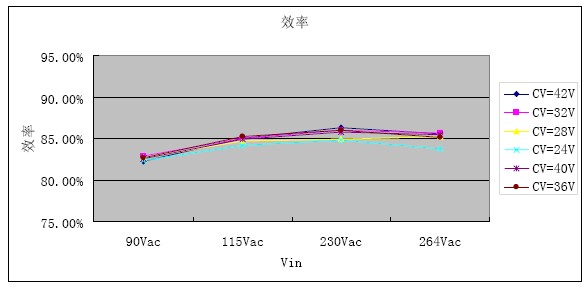

效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | EC1 | 电解电容 | 400V/10uF | Φ 10*16 | 1 | ||
| 2 | EC2 | 电解电容 | 50V/2.2uF | Φ 5*11 | 1 | ||
| 3 | EC3 | 电解电容 | 50V/47uF | Φ 8*12 | 1 | ||
| 4 | C1 | 瓷片电容 | 1KV/1.0nF | DIP 脚距5.0mm | 1 | ||
| 5 | D1~D4 | 二极管 | 1N4007 | DIP DO-41 | 4 | ||
| 6 | D5 | 二极管 | FR107 | DIP DO-41 | 1 | ||
| 7 | D6 | 二极管 | SF26 | DIP DO-41 | 1 | ||
| 8 | FR1 | 保险电阻 | 2.2Ω/0.5W | DIP 1/2W | 1 | ||
| 9 | T1 | 变压器 | EE19 | 卧式4+4 | 1 | ||
| 10 | R1 | 电阻 | 1.2Ω | DIP 1/4W | 1 | ||
| 11 | R2 | 电阻 | 3.0Ω | DIP 1/4W | 1 | ||
| 12 | R3、R5 | 电阻 | 150KΩ | DIP 1/4W | 2 | ||
| 13 | R4 | 电阻 | 13KΩ | DIP 1/4W | 1 | ||
| 14 | R6 | 电阻 | 200KΩ | DIP 1/4W | 1 | ||
| 15 | R7 | 电阻 | 75KΩ | DIP 1/4W | 1 | ||
| 16 | U1 | IC | PN8326 | DIP-7 | 1 | ||
| 17 | PCB | 单面板 | 67*27.5mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
