非隔离7~9W球泡灯单电感驱动过认证方案

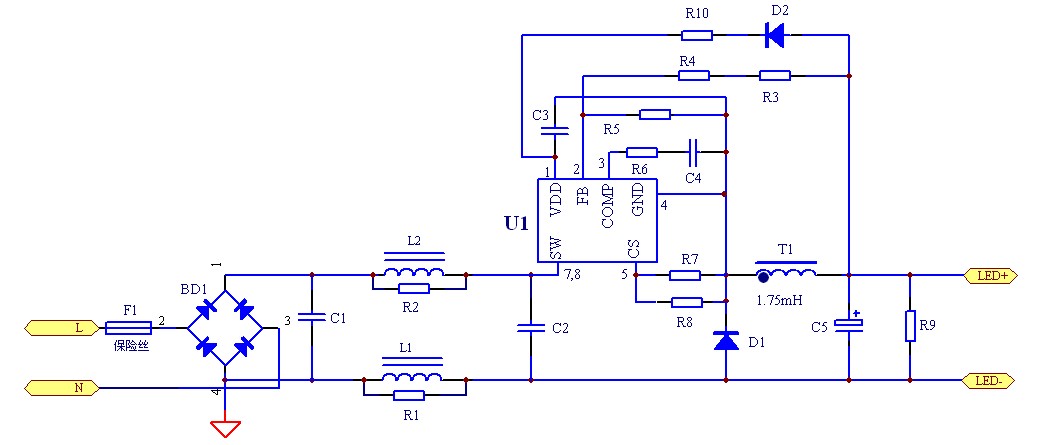

电源原理图
.jpg)

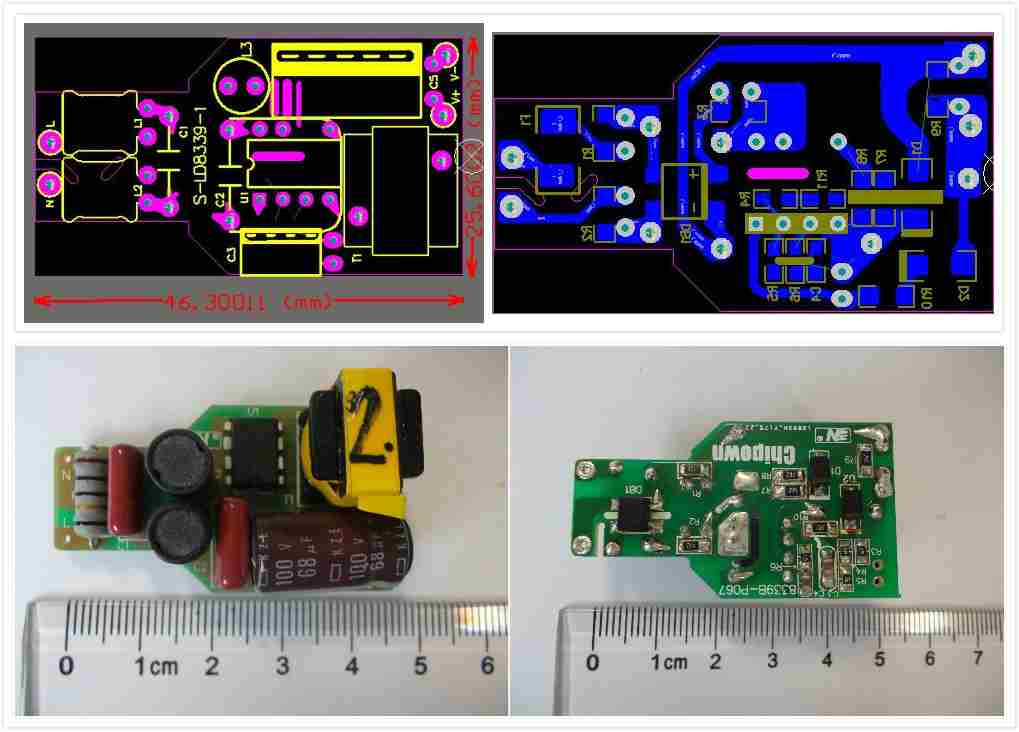

PCB及Demo实物图
测试数据
.jpg)
输出电流
.jpg)
PF值

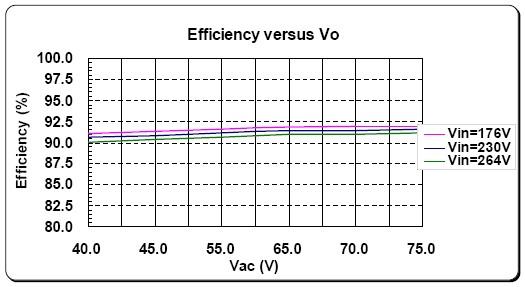

效率
| 概述 | 特征
输入电压：176~264V全电压
输出功率：9W
输出电压：75V
输出电流：120mA±3%效 率：92% |
电源原理图
PCB及Demo实物图
测试数据

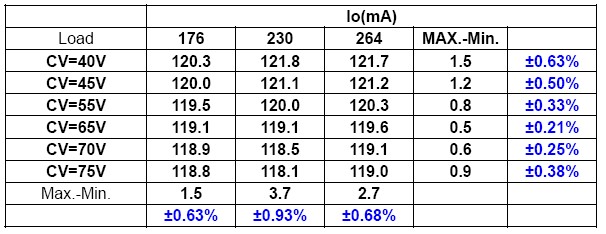

输出电流

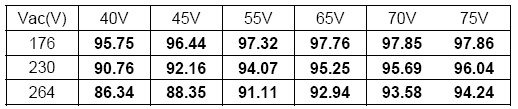

PF值
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | BD1 | 整流桥 | MB6S | SMD | 1 | ||
| 2 | C1、C2 | CBB电容 | 68nF/400V | P=7.5mm | 2 | ||
| 3 | C3 | 贴片电容 | 6.8uF/25V | SMD0805 | 1 | ||
| 4 | C4 | 贴片电容 | 1uF/25V | SMD0805 | 1 | ||
| 5 | C5 | 电解电容 | 68uF/100V，Low ESR | E/C10*16 | 1 | ||
| 6 | D1、D2 | 二极管 | ER1J | SMD | 2 | ||
| 7 | F1 | 保险电阻 | 线绕，10R，1W | 1W | 1 | ||
| 8 | L1 | 工字电感 | 线径0.1mm，3.3mH | 6*8mm | 2 | ||
| 9 | R1、R2 | 贴片电阻 | 4.7K，5% | SMD0805 | 2 | ||
| 10 | R3 | 贴片电阻 | 270K，1% | SMD0805 | 1 | ||
| 11 | R4 | 贴片电阻 | 180K，1% | SMD0805 | 1 | ||
| 12 | R5 | 贴片电阻 | 7.5K，1% | SMD0805 | 1 | ||
| 13 | R6 | 贴片电阻 | 470R，5% | SMD0805 | 1 | ||
| 14 | R7 | 贴片电阻 | 2.2R，1% | SMD1206 | 1 | ||
| 15 | R8 | 贴片电阻 | 2.4R，1% | SMD1206 | 1 | ||
| 16 | R9 | 贴片电阻 | 75K，5% | SMD1206 | 1 | ||
| 17 | R10 | 贴片电阻 | 10K，5% | SMD1206 | 1 | ||
| 18 | T1 | 变压器 | EE-13立式 5+5，1.75mH | EE-13立式 | 1 | ||
| 19 | U1 | IC | PN8339B | DIP-7 | 1 | ||
| 20 | PCB | 单面板 | 46*26mm | 1 |
