非隔离5W球拍灯单电感驱动过认证方案
电源原理图
PCB及Demo实物图
测试数据
线性调整率与负载调整率
效率
| 概述 | 特征
输入电压：90~264V全电压
输出功率：5.4W
输出电压：30V
输出电流：180mA±3%效 率：85% |

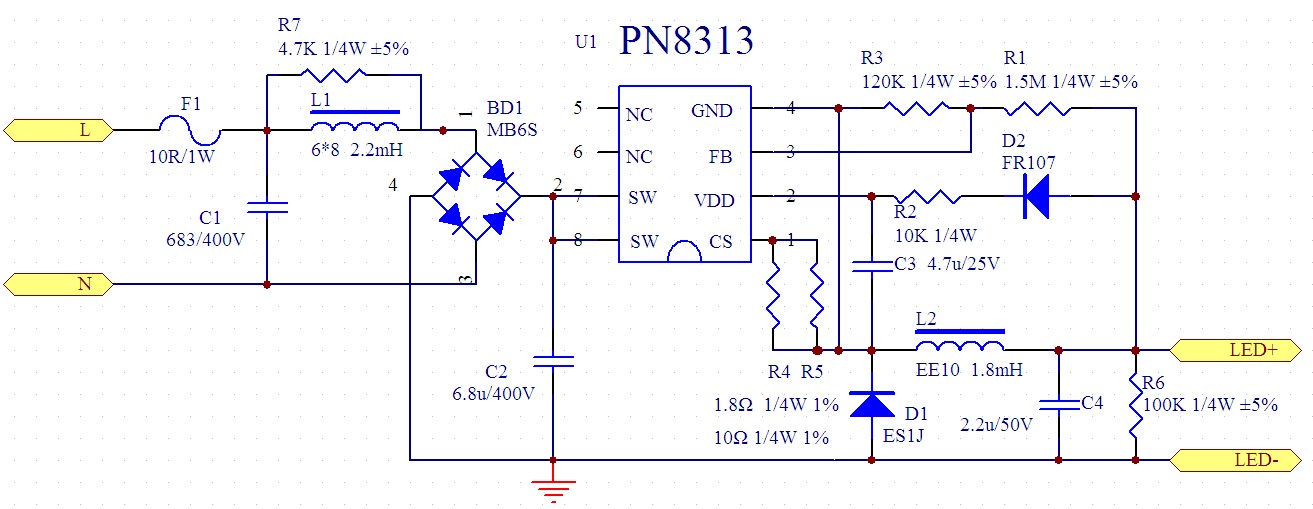

电源原理图

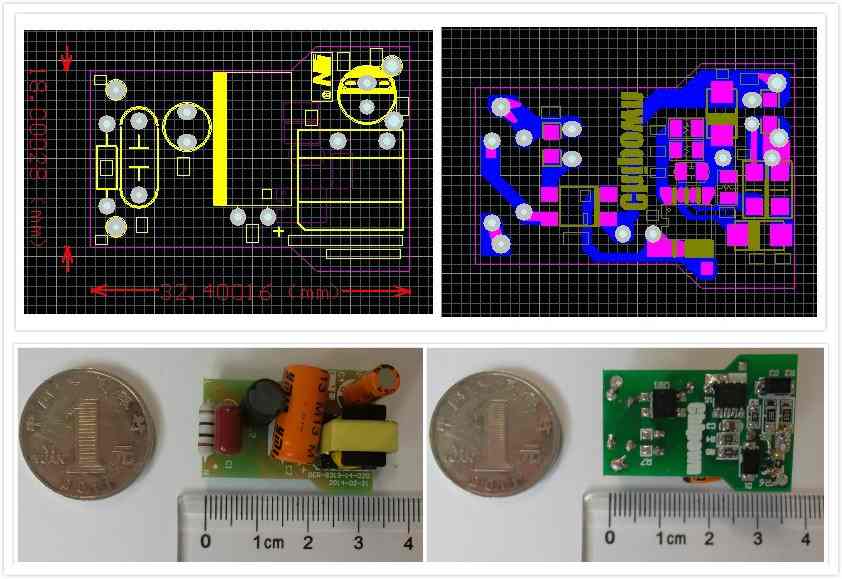

PCB及Demo实物图
测试数据

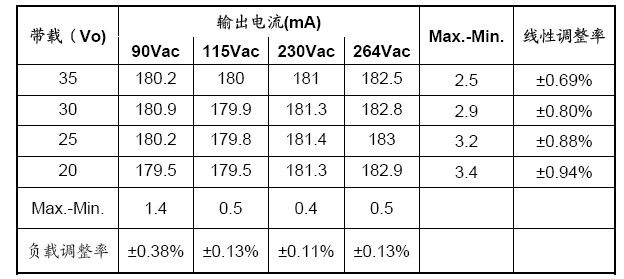

线性调整率与负载调整率

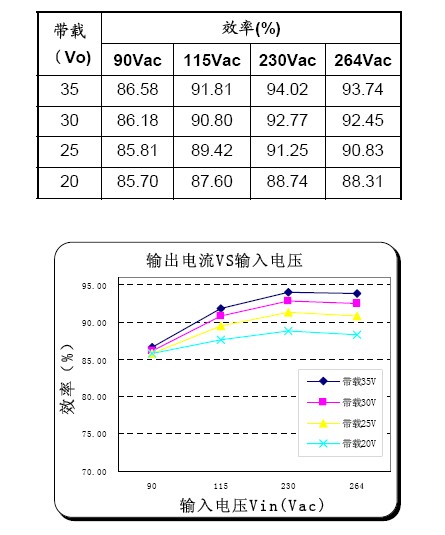

效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | CBB电容 | 683/400V | P=7.5 | 1 | ||
| 2 | C2 | 电解电容 | 400V/6.8UF | 8*16 | 1 | ||
| 3 | C3 | 贴片电容 | 4.7uF/25V | 0805 | 1 | ||
| 4 | C4 | 电解电容 | 50V/4.7uF | 5*11 | 1 | ||
| 5 | D1 | 快速二极管 | ES1J | SMD | 1 | ||
| 6 | D2 | 快速二极管 | RS1M | SMD | 1 | ||
| 7 | FR1 | 保险丝/线绕电阻 | 10R/1W | 1W | 1 | ||
| 8 | R1 | 贴片电阻 | 1.5M | 1206 | 1 | ||
| 9 | BD1 | 贴片桥堆 | MB6S | SMD | 1 | ||
| 10 | R2 | 贴片电阻 | 10K | 0805 | 1 | ||
| 11 | R3 | 贴片电阻 | 120K | 0805 | 1 | ||
| 12 | R4 | 贴片电阻 | 1.8R 1% | 0805 | 1 | ||
| 13 | R5 | 贴片电阻 | 10R 1% | 0805 | 1 | ||
| 14 | R6 | 贴片电阻 | 100K | 0805 | 1 | ||
| 15 | L2 | 电感 | EE10 1.8mH | 4+4 | 1 | ||
| 16 | L1 | 工字电感 | 2.2mH | 6*8 | 1 | ||
| 17 | U1 | IC | PN8313 | SOP8 | 1 | ||
| 18 | PCB | 单面板 | 32*23mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
