非隔离10~16W日光灯单级PFC驱动方案

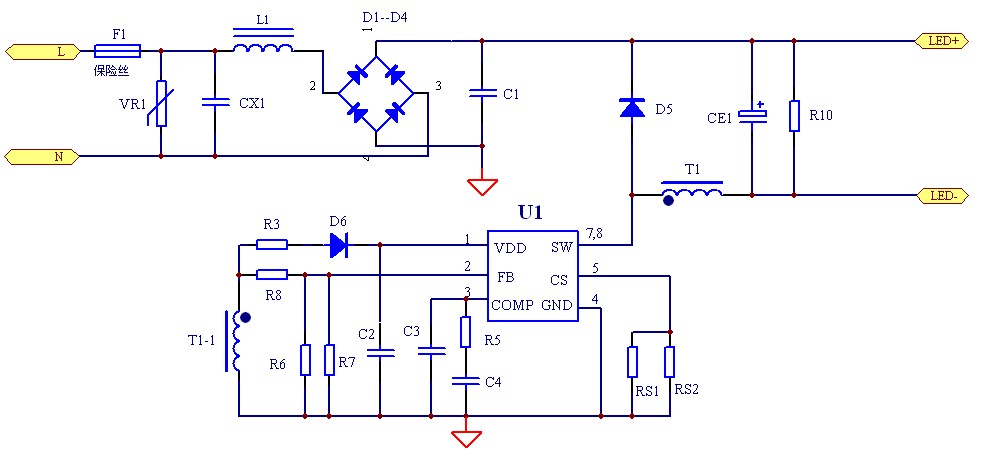

电源原理图
.jpg)

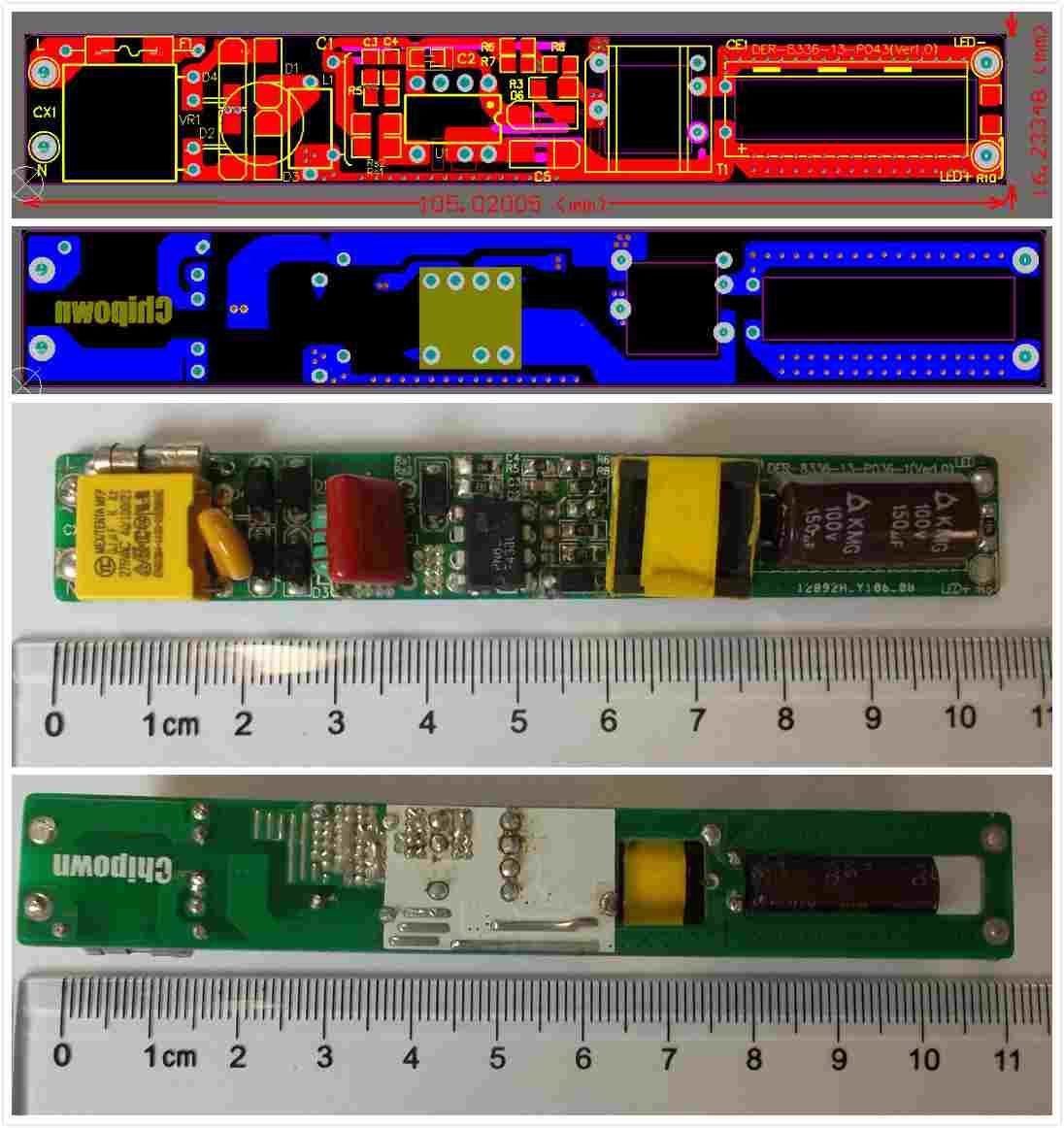

PCB及Demo实物图
测试数据
.jpg)

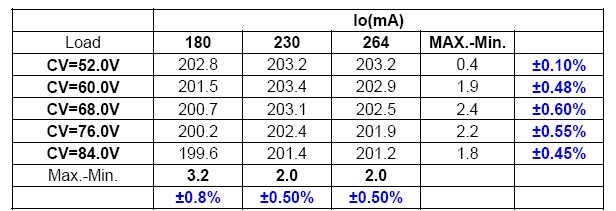

输出电流
.jpg)

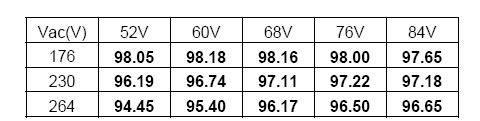

PF值

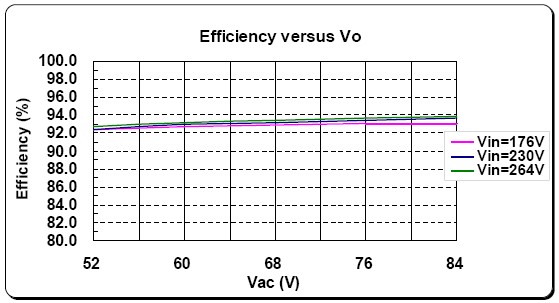

效率
| 概述 | 特征
输入电压：176~264V全电压
输出功率：16W
输出电压：80V
输出电流：200mA±3%效 率：92% |
电源原理图
PCB及Demo实物图
测试数据
输出电流
PF值
效率
| 序号 | 元件标号 | 元件名称 | 元件规格 | 封装尺寸 | 数量 | 加工类型 | 元/件 |
|---|---|---|---|---|---|---|---|
| 1 | C1 | 贴片电容 | 473J400V | P=10 | 1 | ||
| 2 | C2 | 贴片电容 | 50V/10uF | 0805 | 1 | ||
| 3 | C3 | 贴片电容 | 25V/100pF | 0805 | 1 | ||
| 4 | C4 | 贴片电容 | 25V/2.2uF | 0805 | 1 | ||
| 5 | CX1 | X电容 | 0.1uF/250V | P=10mm | 1 | ||
| 6 | CE1 | 电解电容 | 100V/150UF | 10*20mm | 1 | ||
| 7 | D1~D4 | 二极管 | M7 | SMD | 4 | ||
| 8 | D5 | 肖特基二极管 | ES1J | SMD | 1 | ||
| 9 | D6 | 二极管 | RS1M | SMD | 1 | ||
| 10 | F1 | 保险丝 | T2A/250V | P=15mm | 1 | ||
| 11 | MOV1 | 压敏电阻 | 10D511 | P=10mm | 1 | ||
| 12 | L1 | 电感 | 2.2mH | 0510 | 1 | ||
| 13 | Rs1 | 贴片电阻 | 1.3R 1% | 1206 | 1 | ||
| 14 | Rs2 | 贴片电阻 | 1.5R 1% | 1206 | 1 | ||
| 15 | R3、R10 | 贴片电阻 | 10R 5% | 1206 | 2 | ||
| 16 | R5 | 贴片电阻 | 470R 5% | 0805 | 1 | ||
| 17 | R6 | 贴片电阻 | 39K 5% | 0805 | 1 | ||
| 18 | R7 | 贴片电阻 | 12K 1% | 0805 | 1 | ||
| 19 | R8 | 贴片电阻 | 110K 1% | 0805 | 1 | ||
| 20 | T1 | 变压器 | EP13式5+5 贴片, 780uH | EPC-13 | 1 | ||
| 21 | U1 | IC | PN8336 | DIP-7 | 1 | ||
| 22 | PCB | 双面板 | 105*16mm | 1 |
成本核算：
清单成本统计
| 元件成本 | 件 | 元 | ||
| 贴片加工成本 | 件 | 元 | ||
| 插件加工成本 | 件 | 元 | ||
| 总成本 | 元 |
